1. 工作原理

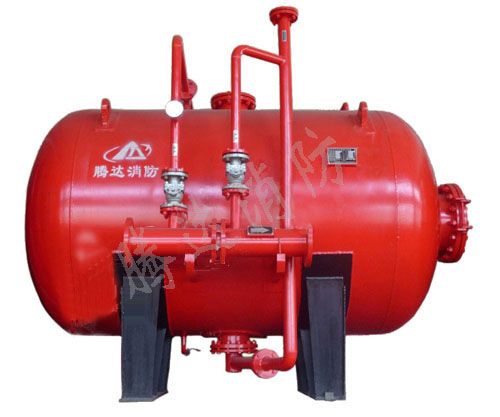

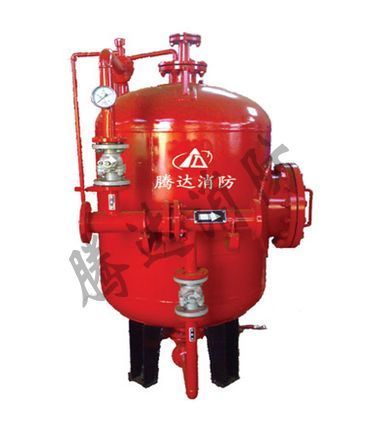

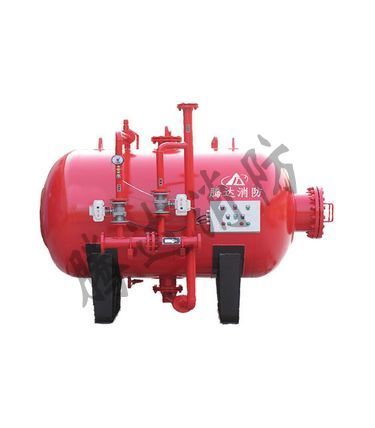

PHYM系列
压力式比例混合装置是由泡沫液
储罐、胶囊、压力式比例
混合器、
安全阀、
控制阀门及一些辅助零部件组成。当消防压力水流经该设备时，比例混合器将其按比例分流，其中一小部分水进入带胶囊的泡沫液储罐夹层，挤压胶囊，置换出的泡沫液与其余主
管道的消防水混合为一定比例的泡沫混合液，并输给泡沫产生设备。
PHYM系列压力式比例混合装置适用于混合比为3％或6％的各类泡沫液，是油库储罐区、燃油发电厂、港口、码头、机场、石油化工等场所泡沫消防灭火系统工程的重要设备。
供水压力
0.6～1.2MPa
系统试验压力
强度试验
1.5MPa
密封试验
1.32MPa
储罐容积
0.5～15m3
配用比例混合器
PHY4～PHY200
比例混合器混和比
3％或6％
进出口压力降
≤0.15MPa
2.主要技术参数
我公司可提供储罐容积0.5～15m3，混合液流量4～200L/s的压力式比例混合装置。储罐与比例混合器根据灭火系统要求任意配用。
型号示例：PHYM 48/76表示压力式比例混合装置，混合液流量:48L/s，储罐为隔膜式，容积:7.6m3。
