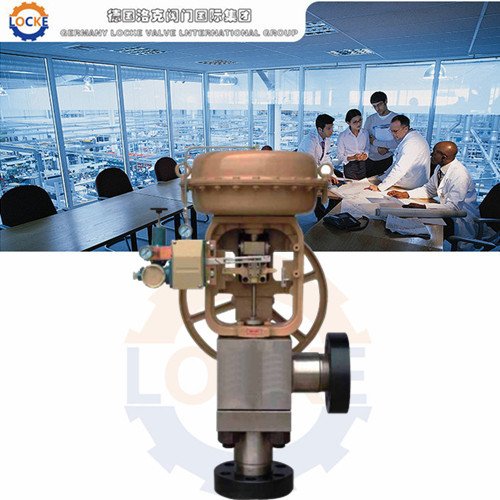

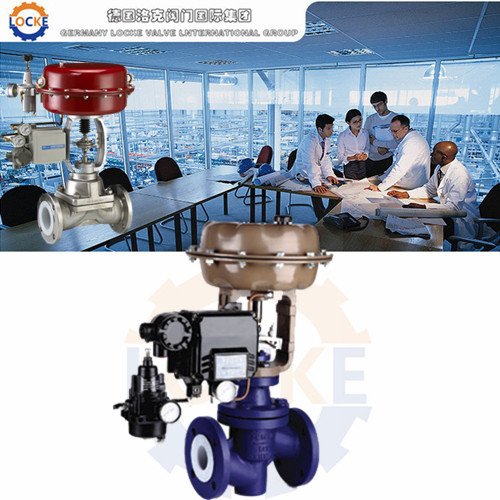

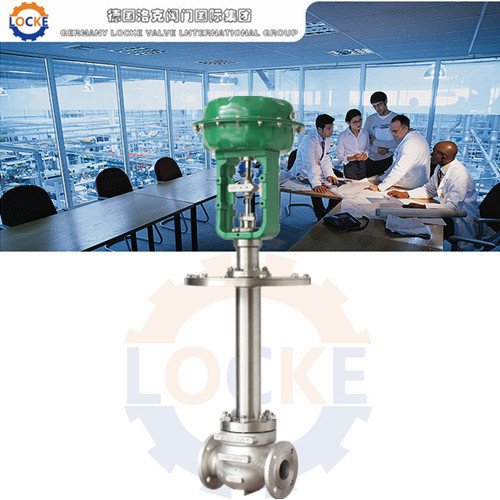

一、进口气动角式
调节阀描述：
德国《LOCKE》洛克--进口气动角式调节阀是一种顶导向的调节阀，阀体为直角形结构，具有流路简单、压降损失小、导向面积大、抗振性能好、易于冲洗的特点。配用LOCKE系列气动执行机构，整机输出力大、动作灵敏、维护方便，可用于控制各种不同工况的流体，适应各种苛刻的工作条件。进口气动角式调节阀广泛应用于石油、化工、电力、轻纺、造纸等行业，特别适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洗场合。
产品名称 进口气动角式调节阀 产品型号 LOCKE
产品品牌 德国《LOCKE》洛克 产品包装
木箱驱动方式 气动 公称通径 DN20～DN300
连接方式
法兰、螺纹、焊接 公称压力 1.6～10.0Mpa ≤1500PSI
结构形式 直角式 适用温度 -196℃～450℃
阀体材质 铸钢、
不锈钢 制造标准 德国洛克原厂标准
适用介质 气体、液体及蒸汽等。
应用场合 电站、冶金、建筑、
锅炉、设备、
管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。
产品报价 面议，电议（欢迎来电咨询 021-51870709）
产品产地 德国
生产厂家 德国洛克阀门国际集团
*代理 上海衡意流体控制有限公司（中国一级代理商及上海办事处）
二、进口气动角式调节阀技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允许压差(MPa) ≤ 公称压力
公称压力(MPa) 1.6 2.5 4.0 6.4 10.0
额定行程(mm) 16 25 40 60 100
配用
执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
阀盖形式 标准型(-17～ 250℃),高温型( 250～ 450℃),低温型(-40～-196℃),
波纹管密封型(-40～ 350℃)
压盖形式
螺栓压紧式
密封
填料 V型
聚四氟乙烯填料,V型柔性石墨填料
阀芯形式 双座柱塞导向型阀芯
流量特性 直线性,等百分比 执行机构
三、进口气动角式调节阀执行机构：
配置执行器类别 LOCKE系列多
弹簧簿膜执行机构
执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10,16 24 40 40,60 100
弹簧范围(KPa) 20～100(标准),20-60,60-100,40-200,80-240
膜片材料
丁腈橡胶夹尼龙布,乙丙橡胶夹尼龙布
供气压力 140～400KPa
气源接口 RC1/4
环境温度 -30～ 70℃
可配附件 定位器,空气过滤
减压器,保位阀,
行程开关,阀位传送器,手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) 零件材料
四、进口气动角式调节阀零件材料：
1 底座 WCB 304 316 316L
2 阀体 WCB 304 316 316L
3 阀芯 304 304 316 316L
4 阀座 304 304 316 316L
5
铜套 黄铜6 导向套 304 304 316 316L
7
垫片 PTFE\
石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
8 阀盖 WCB 304 316 316L
9 阀杆 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 填料压盖 WCB 304 316 316L
12 螺栓 25 0Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
五、进口气动角式调节阀性能指标：
项目 不带定位器 带定位器
基本误差％ ±5.0 ±1.0
回差％ 3.0 1.0
死区％ 3.0 0.4
始终点偏差％ 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差％ ≤2.5
泄露量L/h 0.01％×阀额定容量
可调范围R 30：1
阀体
型 式：角型单座铸造球型阀
公称通径：20、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94～79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
结构形式：标准型、散热型、低温型和波纹管密封型（详见图1～图4）
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式：LOCKE系列多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4
环境温度：-30～+70℃
阀作用型式
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
