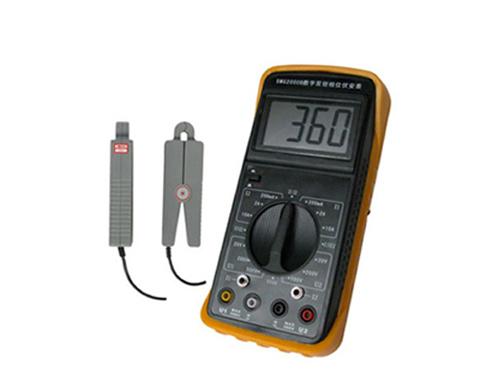

SMG2000B数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测
变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。
特性：
1、结构精巧，使用方便
手持式结构；
在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；
显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得*佳视觉效果；
开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。
2、分辨率高
采用*新型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V。
3、低功耗
该相位表微功耗设计，且具有
电池电压检测功能。
技术参数：
1 基本误差
1.1 参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5A
（g）外参比频率电磁场干扰：应避免
1.2 基本误差极限
2 工作误差
2.1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测 U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
3.1 耐压
电压输入端与表壳之间、钳形电流
互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz的正弦波交流电压历时 1min 的试验。
3.2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
4 其它技术特性
4.1 显示位数：3 1／2
4.2 采样速率：3次/秒
4.3
电源：单个9V 迭层电池、电源电流小于5mA
4.4 外形尺寸
表壳尺寸： 186×86×33
钳壳尺寸： 140×40×19
钳口尺寸： Φ7×8
4.5 重量
表体： 280g
测量钳：2×200g
4.6 储存条件
温度：－10℃～50℃
