粒度编号 粒径区间(mm) 规格 特点 用途
TB 200 1.40-2.70

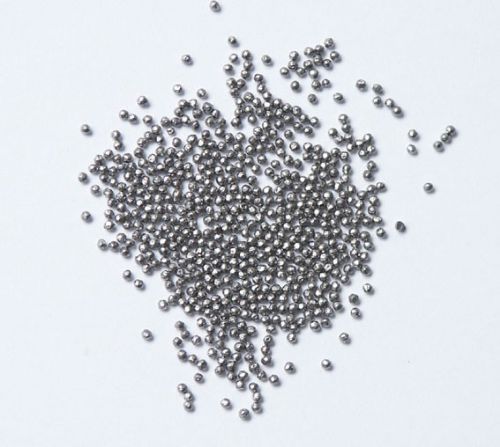

形状：球状颗粒
典型成份( ﹪)：
C：≦0.3 Cr：约18
Ni：约8
硬度： 使用前约300HV
使用后约450 HV
显微结构：奥斯田铁
堆积密度：约4.6g/cm3
1.可取代铝珠及锌珠时，加工速度更快，砂材寿命更长更易检视出铸件表面的瑕疵
2.取代钢珠时，使用寿命更长
3.可避免使非铁金属表面生锈
4.对
喷砂机叶片的损耗较小
5.粉尘小，可使集尘机滤心寿命延长
1.铝铸件、锌铸件、表面清洁、粗糙、粗糙化或是去毛边
2.各类非铁金属及合金、表面清洁、粗糙化或是去毛边
3.
不锈钢工件、表面清洁、粗糙化或是去毛边
4.水泥、石材或
地砖等表面粗糙化加工
TB 100 0.90-1.70
TB 060 0.90-1.20
TB 050 0.70-1.00
TB 040 0.40-0.80
TB 030 0.30-0.50
TB 020 0.15-0.30
TB 010 0.00-0.20
不锈
钢丸化学材质组成
名称 GS GF GB
不锈钢丝切丸
化
学
成
分 镍(Ni) 7-9 2.5-4 ≤0.5-1.0 ≤0.5-1.0
铬(Cr) 16-18 16-18 16-18 16-18
硅(Si) ≤2 ≤0.80 ≤1.25 ≤1.25
碳(C) ≤0.15 ≤0.17 ≤0.13 ≤0.13
锰(Mn) ≤1.0 ≤0.8 ≤0.75 ≤0.75
平均硬度 新材料状态27-32HRc
应用状态32-38HRc 30-35
35-41 33-38
38-44 35-41
38-44
硬度偏差 *大偏差范围为±3.0HRc
金相组织 奥氏体形 马氏体形 铁素体形 铁素体形
密度 7.8g/cm3 7.8g/cm3 7.8g/cm3 7.8g/cm3
