特点：
分为改型环氧树脂型和水乳型数种系列产品。树脂可于干燥或潮湿环境下固化，并具有本体收缩小，强度高，韧性好，适应能力强等特点。
用途
对于细微(>0.1mm),较宽裂缝(>1mm)以及
砂浆，混凝土，砖板空鼓缝隙等各种状况均可进行灌浆处理。
产品配比：甲：乙=4:1(重量比)
产品包装：
塑料桶包装 甲组分：4公斤/桶 乙组分：1公斤/桶
外观性状：甲组分无色透明液态 乙组分浅黄色液态
产品比重：1.05~1.1kg/平米/mm
主要技术性能指标
组份 甲、乙双组份 耐温型-5~80℃
抗压强度（Mpa） >55 混合后密度1.05~1.1
钢-钢粘接强度（Mpa） 剪切 ≧12 能注入宽度为0.1mm的裂缝
拉伸 ≧20 操作时温度（℃） 5~40
钢-混凝土粘接强度 C60破坏 可操作时间（20℃）>45min
混合后粘度（25℃Mpa 。s） 150~200 固化时间（20℃，h） 3~7
灌浆器可装树脂量50g,有效注入量40g，一次注入不足时可以继续补充。
工艺流程：
裂缝表面处理→预埋注浆嘴→裂缝封闭→裂缝密封修补→
灌缝胶配制→低速灌胶
使用说明
1. 基面处理：用钢丝刷等工具清除裂缝表面灰尘、浮渣及松散层等。
2. 预埋注胶底座：埋设时先在灌浆嘴的底盘上抹一层厚约1mm的
环氧胶泥将灌浆嘴的进浆孔骑缝粘贴在预定的位置上。
3. 需要封缝的裂缝可用
环氧树脂胶泥封闭。
4. 配制浆液。按照厂家的*比例进行配比试验，根据现场的实际情况选择合适的配比。浆液一次配备的数量，需以浆液的凝胶时间及进胶速度来确定。

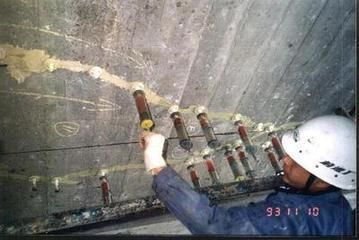

5. 灌浆
6. 待缝内浆液达到初凝而不外流时，可拆下注浆嘴，再用
环氧胶泥把灌浆嘴处抹平封口。
7. 灌浆结束后，应检查补强效果和质量，发现缺陷应及时补救，保证工程质量。
