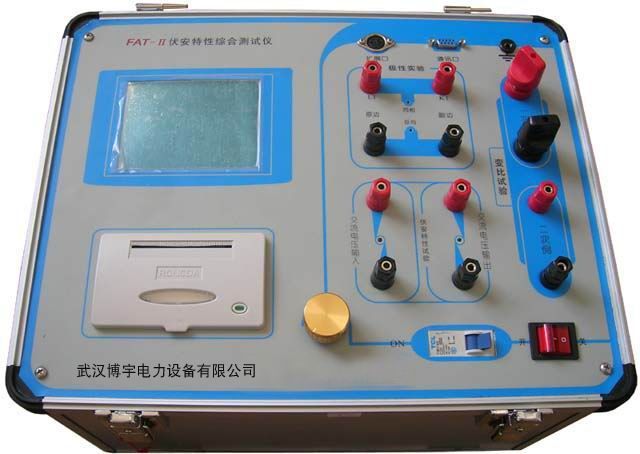

FAT-II型伏安特性
综合测试仪 主要技术特点：全自动型测试仪 仅需进行数字设定，设定*高测试电压、*大电流和步长，装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、方便。无需计算机知识，极易掌握。
功能全面 可测试保护CT伏安特性、5％和10％误差曲线，变比、极性，还可以输出大电流用于测试CT的二次回路。
不接触测试，安全性高 全微机化装置，设定好后完全不需人工接触而全自动进行测试。可使测试人员远离高压电路，确保测试人员安全，可靠性高。
可外接
调压器进行试验 若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。
输出容量大 伏安特性试验*大输出高达1000V、10A，短时可达20A。采用外接调压器*大输出可达1500V、20A；变比测试*大电流高达600A。
可选外接升压器、升流器 选配的外接升压器*高可升至2000V、3A，选配的升流器可升至900A，3000VA。采用外接升压器可用于做500KV等级1A电流
互感器的伏安特性试验。
大屏幕图形LCD、全汉化图形界面 测试时直接显示伏安曲线图，清晰美观，直观方便。面板自带
打印机，可随时打印曲线图及测试数据
旋转鼠标操作 采用光电旋转鼠标进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，使用寿命长。
大容量存储器，可存储多组测试数据 数据掉电不会丢失，可测完回办公室调出打印以及上传至电脑保存。
双操作方式 设置有RS232通信接口，可以联接笔记本电脑进行操作。单机操作的数据可以保存，上传至电脑保存、显示、、打印。
方便，体积小，重量轻，便于流动试验。
二、技术参数
输入电压 输出范围 测量范围 测量精度
装置主机 220V 0～550V, 0～20A 0～550V, 0～20A < 0.5％
装置主机 380V 0～950V, 0～20A 0～950V, 0～20A < 0.5％
配套外升压器 220V 0～1650V，0～3A 0～1650V，0～3A < 0.5％
380V 0～2000V，0～3A 0～2000V，0～3A < 0.5％
外接调压器 0～1000V，0～30A < 0.5％
装置主机升流器 220V 0～600A 0～600A 变比测量精度< 1％
装置工作
电源 AC 220V±10％，50／60Hz 工作环境温度 -10℃ - +50℃
测量用功率电源 AC 220V or AC 380V 体积 300×300×400mm3
