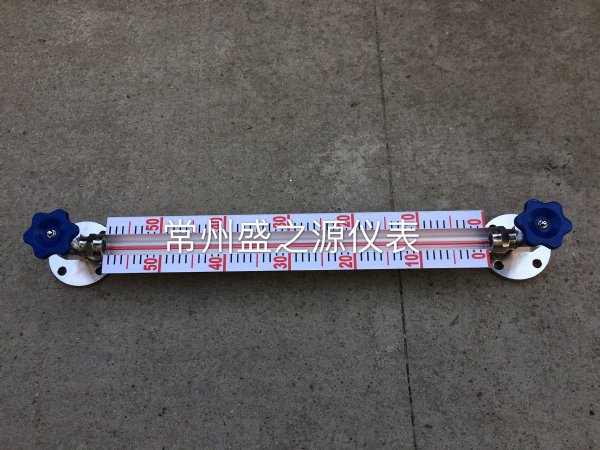

水箱带刻度标尺

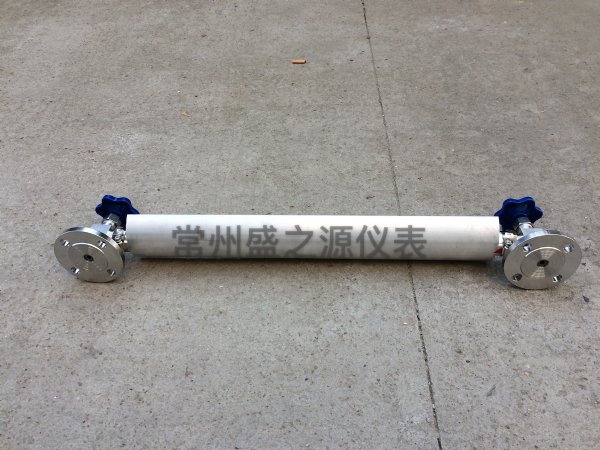

玻璃管液位计一、产品简介
玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
二产品特点
●直读式仪表，读数精确
●结构简单，维修方便
●经久耐用
●破管保护
三、结构原理
玻璃管液位计上下阀都装有PN1.6MPa，DN20的
法兰。通过焊接在容器上的法兰，与容器组件连通器，透过玻璃管就可直接显示容器内介质液位的高度。
玻璃管液位计两端均装有针形阀，针形阀内装有
钢球，当玻璃管因意外事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
四、主要技术参数
●测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
●工作压力：≤1.6MPa
●材质：碳钢、
不锈钢 ●工作温度：≤200℃
●连接法兰标准：HG20592-97 PN1.6 DN20突面
●其它法兰标准如JB/T、GB、ANSI等，用户注明
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套
接头：G1/2”外螺纹
●钢球自封压力：≥0.2Mpa
●型号规格（见下表）
