要零件材料
适用介质 型号 阀体 球体、阀杆 手柄
密封圈 垫片、
填料水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C A105、45 1Cr18/1Cr18Ni9Ti 不
锈
钢
SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
Q11F-1000WOG

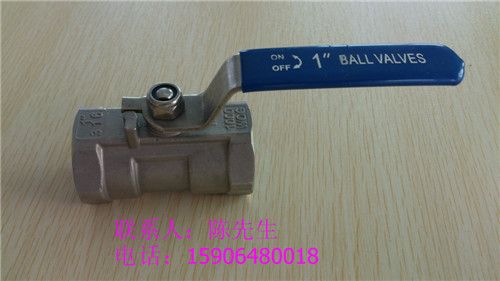

不锈钢一片式经济型内螺纹
球阀主要外形和连接尺寸
公称通径 管螺纹 尺寸（mm） 重量WT（g）
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200
