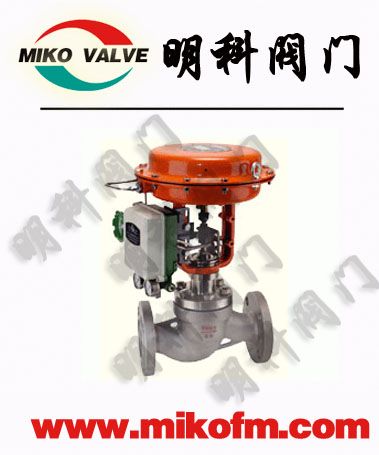

精小型气动单座
调节阀由气动多
弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度氏、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。
精小型气动
单座调节阀操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。
精小型气动单座调节阀主要技术参数和性能指标
1、主要技术参数
阀座直径mm
20
25
40
50
65
80
100
150
200
公称通径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
额定流量
系数kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
公称压力MPa
0.6 1.6 4.0 6.4
行 程mm
16
25
40
60
流量特性
直线、等百分比
介质温度℃
-20～200（常温型）、-40～+250、-40～250（中温型）
法兰尺寸
法兰密封面型式按JB77-59，其中
铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体
材质
PN
（MPa）
0.6,1.6
HT200
4.0,6.0
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质
1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式
普通式（常温型），热片式（中温型）
可调比
50:1
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
