波纹管安全阀产品名称： 波纹管安全阀
产品型号： WA42Y
驱动方式： 自动
连接形式：
法兰结构形式： 平衡式
密封结构： 硬密封
压力范围： 0.1-32Mpa
公称通径： DN25-200
常用材质： 铸钢、
不锈钢 技术咨询： 13395156004
产品简介
海罗斯生产的波纹管安全阀，驱动方式可选用自动，连接方式可选用法兰，结构形式可选用平衡式，密封结构可选用硬密封，压力范围PN0.1-32Mpa，公称通径为DN25-200mm，材质可选用铸钢、不锈钢。
产品详情
波纹管安全阀概述：
波纹管安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准≤4MPa采用JB/T6……94系列1。＞4MPa采用JB/T……94系列2标准。

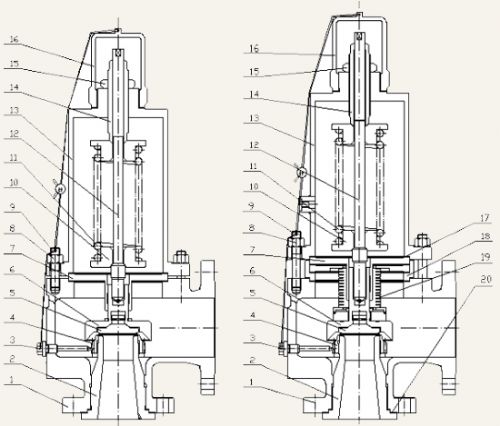

主要零部件材料：
NO. 零件名称 WA42Y-C型材料 WA42Y-P型材料 WA42Y-R型材料
1 阀体 WCB ZG1Cr18Ni8Ti,304 CF8M
2 阀座 2Cr13 1Cr18Ni8Ti 316
3 调节圈 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni8Ti 316
5 反冲盘 2Cr13 1Cr18Ni8Ti 316
6 波纹管 304 304 316
7 导向套 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 ZG230-450 ZG230-450
9
弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
波纹管安全阀外形尺寸和连接尺寸：
型号 公称通径 do D K g g1 b f f1 Z-?d DN’ D1 K1 g3 g2 b1 f’ f1’ Z1-?d1 L L1 ≈H
WA42Y-16
WA42Y-16P
WA42Y-16R
25 16 115 85 65 16 2 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 78 18 2 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 85 18 3 4-18 50 165 125 100 18 3 4-18 120 110 406
50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 120 20 3 4-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 135 20 3 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 220 180 155 22 3 8-18 125 250 210 185 22 3 8-18 195 175 690
125 80 250 210 185 22 3 8-18 150 285 240 210 24 3 8-23 210 190 857
150 100 285 240 210 24 3 8-23 175 310 270 240 26 3 8-23 255 230 838
200 125 340 295 265 26 3 12-23 250 405 355 320 30 3 12-26 300 260 992
