螺纹

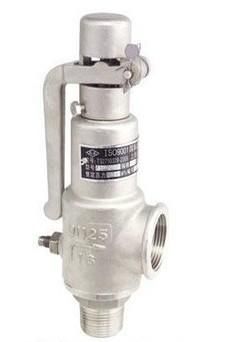

安全阀产品名称： 螺纹安全阀
产品型号： A27H
驱动方式： 自动、手动
连接形式： 螺纹
结构形式： 带
扳手不封闭微启式
密封结构： 硬密封
压力范围： 0.1-32Mpa
公称通径： DN15-80
常用材质： 铸铁、铸钢、
不锈钢 技术咨询： 13395156004
产品简介
海罗斯生产的螺纹安全阀，驱动方式可选用自动、手动，连接方式可选用螺纹，结构形式可选用带扳手不封闭微启式，密封结构可选用硬密封，压力范围PN0.1-32Mpa，公称通径为DN15-80mm，材质可选用铸铁、铸钢、不锈钢。
介绍：
A27H型
微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y型
弹簧式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
应用范围：
A27H型
弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y型弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接
法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
螺纹安全阀零件材料与工况：
NO. 零件名称 A27H材料 A27W-P材料 A27W-R材料
1 阀体 HT350 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 35 ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti
3 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
6 阀杆 2Cr13 2Cr13 1Cr18Ni9Ti
7 调整
螺杆 45 2Cr13 1Cr18Ni9Ti
8 保护罩 ZG200-400 ZG200-400 1Cr18Ni9Ti
9 密封面材料 堆焊D507 堆焊Co基
硬质合金主要尺寸及重量：
公称通径 尺寸
do Rc L L1 G H
15 10 1/2 40 65 1/2 135
20 15 3/4 45 70 3/4 140
25 20 1 45 76 1 155
32 25 11/4 55 85 11/4 170
40 32 11/2 55 85 11/2 310
50 40 2 67 100 2 322
65 50 21/2 76 112 21/2 344
80 65 3 110 135 3 395
