一、概述

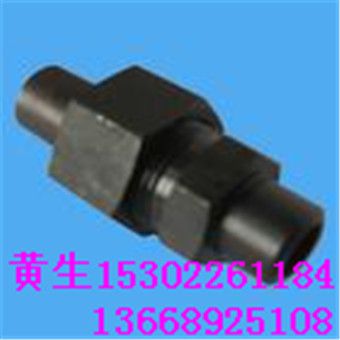

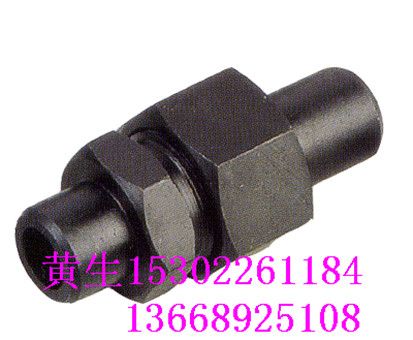

焊接式管
接头是一种比较普通使用的液压系统用焊接接头，在管路之间起联通作用，特别适用于油为介质的管路系统，工作压力为32MPa，焊接式直通
管接头主要由接头体、
螺母和管接组成。
这种管接头结构简单，制造方便，具有连接牢靠、耐压能力高、密封性能好，且安装检修方便、工作安全可靠等特点，对被连接的油管尺寸精度要求不高（指直径），广泛应用于冶金机械液压系统用焊接直通管接头、矿山机械液压系统用焊接直通管接头、重型机械液压管路用焊接直通管接头、船舶液压系统用焊接直通管接头等液压管路。

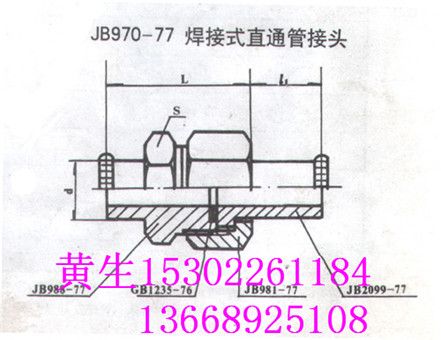

二、焊接式直通管接头执行标准：JB970-77焊接式直通管接头
三、焊接式直通管接头主要组成：焊接式
直通接头接头体也叫焊接式直通接头力古、焊接式直通接头螺母、焊接式直通接头焊柄、焊接式直通接头用密封
O型圈。
四、公称压力： 32MPa以下
五、适用温度：-25℃～85℃
六、适用介质：以油、气为介质的管路系统
七、选料：锻件
八、材质：碳钢
九、终端螺纹种类：ZG、NPT、G、PT、R等
十、主要规格：配管Φ6～Φ50的焊接式接头，Φ6焊接式直通管接头、Φ10焊接式直通管接头、Φ14焊接式直通管接头、Φ18焊接式直通管接头、Φ22焊接式直通管接头、Φ28焊接式直通管接头、Φ34焊接式直通管接头、Φ42焊接式直通管接头、Φ50焊接式直通管接头
十一、装配方法 1、按需要长度在*
机床上切管子，也可以手工锯切，切面与管子外径轴线垂直不得大于管子外径公差之半。 2、除去管端内外园毛刺、金属屑及污垢。 3、除去管接头的
防锈剂及污垢。 4、将管子插入管接头直之管子端面与管节头内端面接触。 5、校正位置点焊，检查与相关件的尺寸符合要求时，将管子与接头焊接，焊缝尺寸根据管子壁厚大小由设计者确定。
十二、价格：经济实惠
