产品描述:

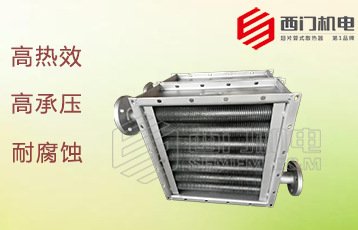

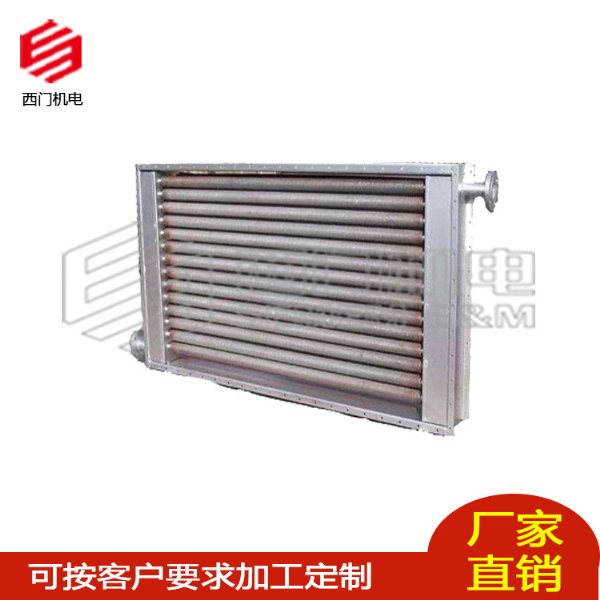

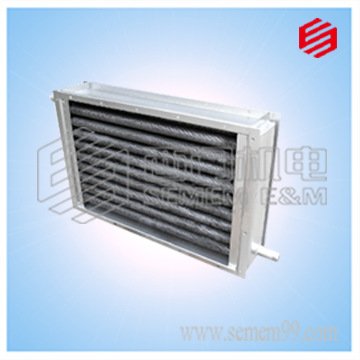

集中送风加热、烘干的换热系统中使用加热速度快、换热效率高的SRQ蒸汽散热器。具有结构紧凑、气密性好、承压高、安装方便等优点,是目前蒸汽换热系统中广泛应用的加热设备。
一、概述
1.由钢制多孔板框架及钢制散热翅片管组成;
2.广泛应用于烘干系统的空气加热,及大中型采暖通风换热系统;
3.蒸汽散热器换热介质:蒸汽(≤1.0MPa),热水(<130℃);
4.规格表示说明:SRQ①×②③
①、②—分别为散热器长,宽尺寸分米化整
③—表示散热器散热能力的大小(大D,中Z,小X)
二、结构特征
1.采用多孔板结构固定式,散热管(三排)呈叉排排列,结构紧凑,气密性好,安装方便;
2. 热媒流经散热器采用单回程形式,换换热效率高,加热速度快;
3.翅片热管采用Φ22×2的无缝
钢管经专机绕片0.5×16mm
钢带后制作,换热效果好、承压高、耐腐蚀;
4.蒸汽散热器的翅片管片距对应散热能力大小制作成5mm(D)6mm(Z)8mm(X);
5. 进出接口异侧丝扣连接。
