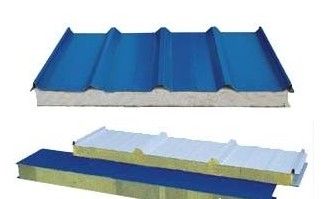

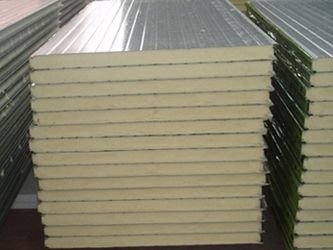

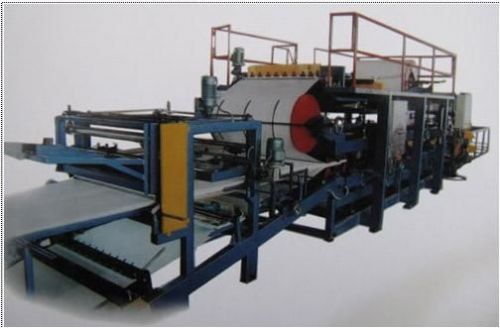

供应泡沫彩钢复合板生产线

  • 价格:电询
  • 产地:泊头
  • 品牌:巨方
  • 联系:刘先生 0317-7760500 13230739117
              联系我时请告知是在建材采购网看到的
  • 公司:沧州巨方压瓦机械有限公司
  • 产品介绍
    1.设备安装外形尺寸:43000mm×4500mm×2700mm(长×宽×高)

    2.工作电压:380V

    3.整机功率:约32KW

    4.工作速度:0-4.5m/min

    5适用板厚:0.25-0.8mm

    6.夹芯厚度:20-350mm

    7夹芯材料:泡沫电控系统:触摸屏界面配合工。

    二、附带件

    1.生产线速度为0-4.5m/s连续无级可调,变频调速,数字显示。

    2.采用高精度低速计量泵送胶,变频调速控制,数字仿真量显示。出胶量在0.1kg每分钟内连续无级可调,采用滴胶上胶方式.

    3.升降架在40-320毫米范围内可调,有标尺指示.

    4.上切割刀相对下切割刀在±200mm范围内可调,有标尺指示.

    5.生产线主要工艺流程:

    进料→放卷→封板成型→整形→压槽→滴胶→加热→卷边→插口→成型→开槽→长度设定→剪断(钢板)→成品输出

    6.生产外形:见生产线平面布置图

    7.生产装机容量:25KW

    8.生产能力:0-280平方米/小时,若工人的技术成熟可达到400平方米/小时.

    三、生产线主要组成部分及功能

    1.送芯材机架

    2.封机架:放置封板卷材,每边一个,每个可放置一卷封板。

    3.下钢板机架

      A:有一套滴胶、匀胶机构,以适应做不同板型之需。

      B:配有压封板,成“[”型封板机构,有动力装置。有与主机复合速度同步机构。由数套压型轮,以适应生产50、70、100三种厚度的板。两侧的“[”型封板间距在1103MM可微调。配有变频器两个,用以设定控制运动速度。

      C:配有钢板剪装置,以剪断下钢板。

      D:配有两套插口板凸轮部分压型机构.

      E:有一套压加强筋机构,可抬起不压或放下压加强筋.

    四、主机

    A:有数对橡胶滚筒以压紧夹心板运动。(按客户需求橡胶滚筒的多少可以增加。一般为9轴联动压紧夹芯板

    B:滴胶、匀胶装置一套。

    C:胶水泵组件一套

    D:压加强筋一套

    E:剪断板钢一套,以剪断上钢板。

    F:电器控制箱一个,设置变频器两个,分别控制主机速度及胶泵出胶量。

    G:插口板成型装置四套,并可手动、机械分别调整进深度

    H:开槽器四套。

    I:有各种卷边器。

    J:附扶梯一个。
