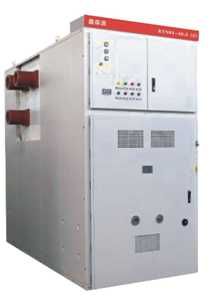

适用于三相交流50Hz、40.5kV电力系统，主要应用于发电厂、变电所及工矿企业、铁路运输、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和监测，满足IEC60298、GB3906、DL/T404等标准的要求，并具备完善的“五防”功能。
特点：
1 组装式结构，柜体精度高，强度好，外形美观
2 采用复合绝缘并经优化设计，确保使用安全，并使柜体进一步缩小
3 采用新一代改进型
断路器，性能更优
4 一改传统的强制型五防连锁为预防型五防连锁，更加安全可靠
5 简便的前后门多点加强型闭锁系统，保证操作人员的安全
6 先进的人机交互界面，操作更加轻松简便，充分体现人性化设计
7 灵活的方案设计，充裕的电缆室及检修空间，满足你的要求
8 更强的兼容性，可配ZN85B、VD4及SF6断路器
项目 单位 参数
额定电压 Kv 40.5
额定绝缘水平 1min工频耐压 Kv 95(通用值)/115(隔离断口)
雷电冲击耐受电压(峰值) Kv 185(通用值)/215(隔离断口)
额定短时耐受电流(4s) kA 20 25 31.5
额定短路开断电流(有效值) kA 20 25 31.5
额定峰值耐受电流 kA 50,63,80
额定短路关合电流(峰值) kA 50,63,80
主母线额定电流 A 1250～2000
分支母线额定电流 A 630～2000
防护等级 IP3X
外形尺寸 mm 宽 1400
深 2800(3000)括号内数字为SF手车方案
高 2800
