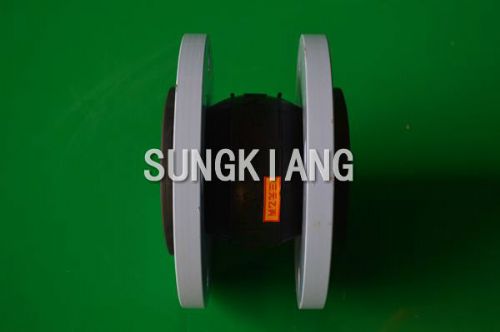

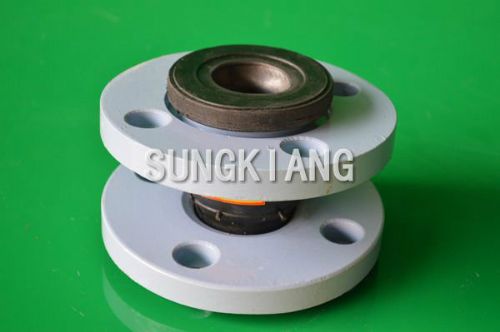

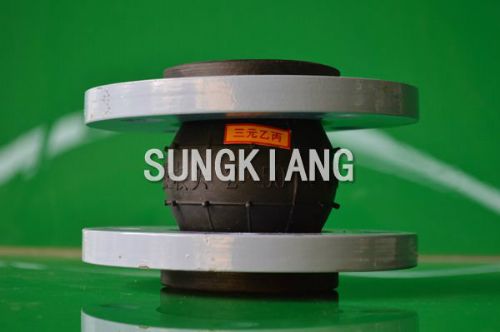

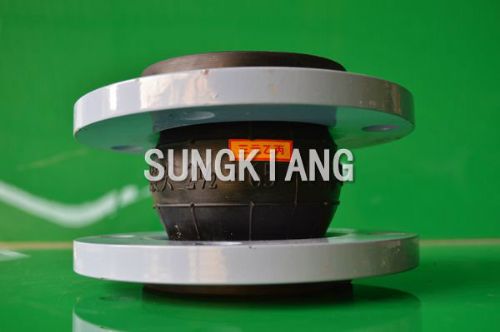

特性：
使用优质进口耐酸碱三元乙丙橡胶（EPDM橡胶），可适用于弱酸、弱碱、带有轻微腐蚀性化工原料。
压力等级：
1.6MPa
配对
法兰材质：
Q235A
碳钢法兰 配对法兰工艺：
喷塑烤漆
用途：
化工厂原料输送
管道，污水处理厂
排污管道，电厂石灰浆液脱硫管道，工业酸洗管道，环保设备。
规格尺寸:
公称通径DN 长度
螺丝数
螺栓孔直径 螺栓孔中心 轴向位移 横向位移mm 偏转角度
mm / Inch Lmm n mm 圆直径mm 伸长/压缩 （a1+a2）
25 1 95 4 14 85 6 9 9 15
32 1 1/4 95 4 18 100 6 9 9 15
40 1 1/2 95 4 18 110 6 10 9 15
50 2 105 4 18 125 7 10 10 15
65 2 1/2 115 4 18 145 7 13 11 15
80 3 135 4 18 160 8 15 12 15
100 4 150 8 18 180 10 19 13 15
125 5 165 8 18 210 12 19 13 15
150 6 180 8 23 240 12 20 14 15
200 8 210 8 23 295 16 25 22 15
250 10 230 12 23 350 16 25 22 15
300 12 245 12 23 400 16 25 22 15
350 14 255 16 23 460 16 25 22 15
400 16 255 16 25 515 16 25 22 15
450 18 255 20 25 565 16 25 22 15
500 20 255 20 25 620 16 25 22 15
600 24 260 20 30 725 16 25 22 15
700 28 260 24 30 840 16 25 22 15
800 32 260 24 34 950 16 25 22 15
900 36 260 28 34 1050 16 25 22 15
1000 40 260 28 34 1160 18 26 24 15
使用特别说明：
1 必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号，其数量根据减噪位移要求选择。
2 当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的
接头。（如：管道启动瞬间压力>1.0MPa时，应选用工作为1.6MPa的接头。瞬间压力>1.6MPa时，应选用2.5MPa的接头）。
3 当管道介质为酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。
4 连接耐酸碱橡胶
软连接的法兰应是阀门法兰或符合GB/T9115.1（RF）的法兰。
5 可曲绕橡胶软连接正常适用介质是温度在0-60℃的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的
