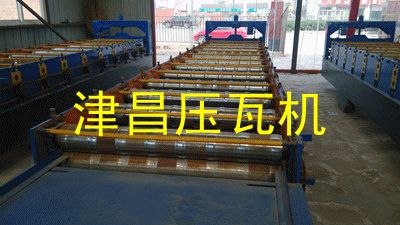

840-900双层彩钢
压瓦机 被动放料：手动涨紧，被动放料
放料架承重:4T
机架：采用300H钢焊接
成型机导向进料架形式：侧向滑板式
成型机形式：墙板式链传动
轴径: ￠72㎜
链条:0.6寸单排
成型机
电机功率：3K
减速机 成型机线速度：10m/min
成型机道数：840型11道轴，900型9道轴。
轧辊材料：优质钢煅打件
液压站电机：3kw
液压站
油泵：
齿轮泵
切断方式：液压剪切
成型
剪刀片材料：Cr12
剪切刀片热处理:HRC58°-60°
轧制厚度：0.3-0.8mm
材料展开宽度：1000mm
长度定尺精度：±2mm
电脑采用
PLC，台湾台达
电脑操作
三、工艺流程：
被动开卷→导向进料→辊压成型→定长切断
四、工艺流程示意图：
五、设备的配置：
被动放料架(4T)、成型主机、液压成型剪、液压站、PLC电脑
控制柜、
六、设备的制造周期：7天
