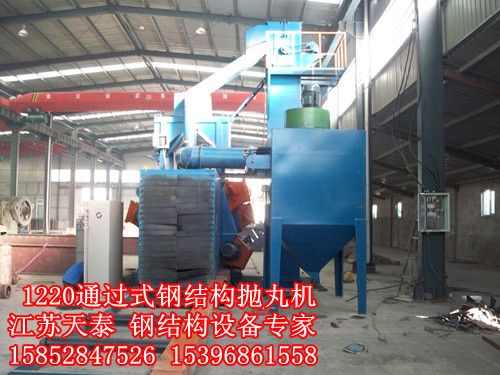

用途
本机主要用适用于
钢结构件、
钢板、
钢材等多功能抛丸清理设备，它能够对处于原始状态的钢材表面施以强力抛丸，清除其上的锈斑锈层及其氧化皮，使之获得一定光洁度的均匀一致的金属光泽表面，以便去除应力，提高钢材的表面涂饰质量与防腐蚀性能。本机为了保证工件的清理效果，和主室体辊道的使用寿命、特在主室体辊道上设有高铬耐磨护套、这样可以延长辊道的使用寿命数十倍。
二、主要技术参数
1、清理机进口尺寸
宽度 1000mm
高度 2000mm
长度 30000mm
2、辊道输送系统
（1）输入辊道
工作速度 0.5-4m/min
辊道长度 12000mm
减速机功率 2.2KW
（2）输出辊道
工作速度 0.5-4m/min
减速机功率 2.2KW
减速机型号 BWY22-43-2.2kw
辊道长度 12000mm
型号 Q034
弹丸抛射速度 65-70m/S
抛丸量 6×250kg/min
功率 6×11KW
4、
提升机 提升量 120T/h
功率 7.5KW
5、分离器
分离量 120T/h
分离区风速 4-5m/S
6、纵向螺旋
输送机 输送量 120T/h
功率 5.5kw
7、除尘系统
除尘器a处理风量 158263/h
离心通
风机a型号 4-72
b风量 15826m3/h
c风压 1902Pa
d功率 15kw
8、全机功率 约 120kw
9、总通风量 15826m3/h
10、主机尺寸
*大外形尺寸（长×宽×高） 54000×4450×8600m
地上高度 6500mm
地下深度 2000mm
12、质量标准
表面质量 Sa2-Sa2.5级(GB8923-88)
表面粗糙度 15~50um(GB1031-83)
三、结构原理与调整使用
本机为辊道输送式高性能抛丸清理设备，在清理过程中由变频调速
电机带动输送辊道将工件送进清理室抛射区时，工件周身受到来自空间结构的不同方向的抛头的密集强力弹丸的打击与摩擦,其上的氧化锈皮及污物迅速脱落，钢材表面获得一定粗糙度的光洁表面，同时工件由于受到密集强力冲击，消除工件应力，避免工件变形。
清理过程中，撒落下来的丸尘混合物经室体送料
螺旋输送机汇集于提升机下壳再经提升机、输送机到达分离器，经分离器产生丸尘瀑布，由风吹扬除去尘埃，分离后的干净弹丸落入分离器料斗，经弹丸输送系统由抛丸器抛出。
来自分离器、清理室内的空气尘埃由风机带动，通过风道管路系统，除尘器除尘，效率可达99％，净化后空气排放到大气中，颗粒尘埃被捕捉收集。
本设备由以下几个部分组成：主、副清理室、抛丸器、输送系统、溜丸管、提升机、分离器、输丸系统、除尘系统、电器控制系统等。
