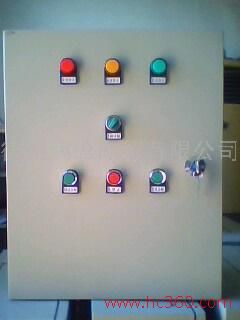

主要用于工矿企业。交流频率50Hz，电压500V以下三相三线、三相四线电力系统，作动力照明配电用。该产品系列户内装置，用
钢板折弯焊接而成，单扇右手门，刀开关操作手柄在箱前右柱上部门上装有测量仪表操作和信号电器。打开门后全部电器敞露，便于检修维护。防止灰尘、雨水渗入；箱内配有安装底板，可安装电器设备，门开启大于90°转动灵活。进出线采用电缆接线操作，安全可靠。
工作原理
装置的计量用DD862型单相表或DT862型三相四线电度表及0.5级电流
互感器,CJ20型交流
接触器作为
电源总控制;分路配电采用DZ20Y-100型塑料外壳式
断路器；新型JD6型鉴幅无声运行漏电
继电器控制CJ20型
交流接触器有效地进行漏电和触电保护;JKG2C型无功功率控制器监控并自动投切BSJM型自愈式低压并联
电容器进行
无功补偿。
