工作原理

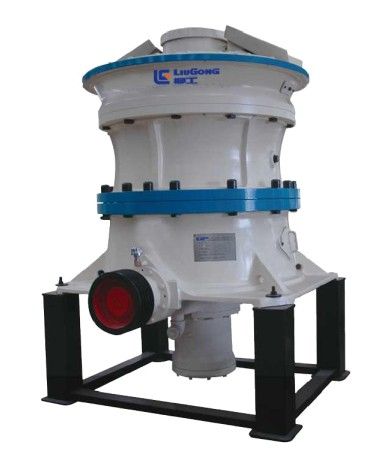

CS系列高效
弹簧圆锥
破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部、传动、电气系统、稀油润滑系统以及液压清腔系统等组成。其中,定锥总成主要有调整套、轧臼壁等组成,动锥总成主要由主轴、动锥体、破碎壁等组成,传动部分主要由大带轮、传动轴、小锥
齿轮、大锥齿轮等组成。
工作时,由电动机通过
三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。
性能特点
1.性能高
通过腔型优化设计以及采用合理速度与冲程相结合,从而使该机型在相同动锥直径的情况下做功*多。因此,与同类型的弹簧
圆锥破碎机相比,具有更高的性能和生产能力。
2.产品粒度组成好
采用层压破碎原理,使产品中立方体所占比例明显提高,针片状
石子减少,粒级更均匀。
3.稳定性好
当有铁块等非破碎物进入机内时,过铁保护装置会自动将其释放,然后自动复位。过铁保护具有固定的排料口返回点,杂铁通过破碎腔后,能够迅速恢复原有的排料口。
4.清腔方便
如果设备在负荷状态下停机,液压清腔系统可迅速清理破碎腔,大大减少了停机时间。
5.可靠性高
采用大直径主轴、重型化主机架以及独立稀油润滑的自动控制系统,保证了设备坚固耐用,运行可靠。
6.维修方便,易于操作
所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动
轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。
生产成本低
由于生产能力大,可靠性高,维修方便,大大降低了生产成本。
8.应用广泛
特点在于使破碎机发挥出*大性能以适用于各种破碎工艺,从特粗碎到细碎,从固定式破碎到
移动破碎站。
9.分体润滑
多点控制的独立稀油润滑系统,可确保该机型轴承润滑的双重保护,以及可实现整机自动安全保护。
