使用方法:
一、水泥混凝土屋面作隔热防渗施工
1、将配套产品NM809或NM909纳米超强弹性
防水涂料充分搅拌均匀，先兑水百分之一百涂刷一遍作渗透沾合作用。
2、将TD2000或TS2000屋面隔热防渗涂料用
电钻搅拌器充分搅拌均匀（约搅拌10分钟）后，涂刷三遍（厚度0.8mm为合格）。
3、*后在涂层面上涂刷一遍配套产品NG3700硅离子罩光防污涂料作保护层。

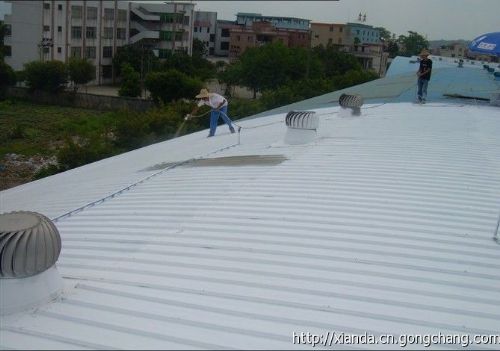

二、外墙、
金属瓦面、水泥石棉瓦面、露天金属
储罐、
管道等作隔热降温施工。
1、TD2000、TS2000和TD2200均可使用。
2、TD2000或TS2000使用前，必须使用电钻搅拌器搅拌均匀（约搅拌10分钟），涂刷三遍（厚度0.6-0.8mm为合格）。
3、TD2200使用前用木棍拌匀，刷涂、滚涂或喷涂均可（厚度0.4-0.5mm为合格）。
注意事项:
1、混凝土施工面必须坚实、平整、洁净、干燥、排水坡度> 3％;金属表面必须清除油污,并作防腐处理。
2、施工前，产品（尤其双组份）必须充分搅拌均匀。
3、重涂时必须待上一遍涂层表干后进行。
4、气温5℃以下、相对湿度>85％、雨天均不宜施工。
产品规格： TD2000、TS2000和TD2200三种型号。
执行标准： Q/MRHT1-2012、HJ/T201-2005。
质存期： 单组份6个月；双组份12个月。
技术指标及检验结果
检验项目 技术指标 检验结果
固体含量（％） ≥45 57.4
干燥时间（h) 表干≤2，实干≤24 表干1小时，实干4小时
耐热性（80℃,6h) 不开裂，不脱落，不起泡，不变色 符合要求
抗冻性（-30℃，24h) 不开裂，不脱落，不起泡，不变色 符合要求
耐水性（浸水96h） 不脱落，不起泡，无皱皮 符合要求
耐洗刷性（0.5％皂液，2000次） 不露底 不露底
耐候性（人工加速老化，400h） 失光、变色、粉化、开裂、起泡均<2级 变色2级，粉化1级
隔热温差（℃） ≥12 14
不透水性（0.3Mpa，恒压0.5h） 不透水 符合要求
粘结强度（kpa) ≥250 1510
太阳光反射比（白色） ≥0.8 符合要求
半球发射率 ≥0.8 符合要求
