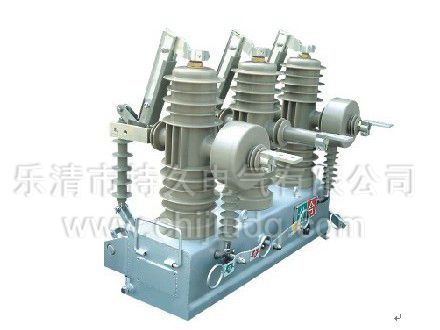

ZW43柱上真空断路器

  • 价格:4500元/台
  • 产地:乐清
  • 品牌:持久
  • 型号:ZW43-12
  • 规格:500*400
  • 联系:陈天强 0577-61712991 18969796318
              联系我时请告知是在建材采购网看到的
  • 公司:乐清市持久电气有限公司
  • 产品介绍
    一、  是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。 ZW32-24,ZW32-24G户外高压真空断路器 ZW32-24/630-20型户外高压真空柱上干式断路器(以下简称断路器),是额定电压12KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。 本断路器采用立柱型、干式结构,绝缘可靠,电寿命长、免维护,特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。 符合《GB1984交流高压断路器》、《GB1985交流高隔离开关和接地开关》、 DL/T402、DL/T4.3以及企业标准OHX.520.701的要求。

    三、主要技术参数:
    1 额定电压12KV
    2 额定频率50 Hz
    3 额定电流630 A
    4 额定短路开断电流20KA
    5 额定峰值耐受电流(峰值) 50KA
    6 额定短时耐用受电流20 KA
    7 额定短路关合电流(峰值) 50 KA
    8 机械寿命10000time
    9 额定短路开断电流开断次数30time
    10 工频耐压(1min):(湿) (干)相间、对地/断口30/42/48 KV
    11 雷电冲击耐受用电流(峰值)相间、对地/断口75/85 KV
    12 二次回路1min工频耐压2KV

    四、项目 参数:
    1 触头开距 9±1 mm
    2 触头超行程2±0.5 mm
    3 分闸速度1.0±0.2 m/s
    4 合闸速度 0.6±0.2 m/s
    5 触头合闸弹跳时间≤2 ms
    6 相间中心距离340±1.5 mm
    7 三相分合闸不同期性≤2 ms

    五、订货须知:
    订货时请在合同上注明:
    1.产品型号及名称。
    2.机构类型(手动或电动)
    3.如电动机构请分别注明合,分闸线圈及储能电机的额定电压(AC220V  DC220V  DC110V)
    4.如需要互感器过流保护装置,请注明互感器电流比。
