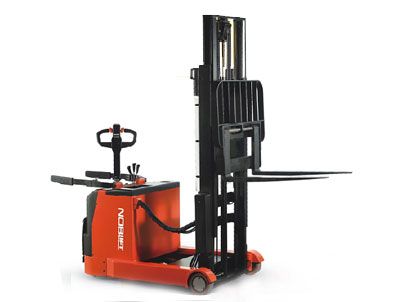

步行式前移
堆垛车，有效载荷为1300KG，提升高度可达4500MM。前移距离可达580MM。出色的前移功能，在空间受到限制的使用场合，取放货物更方便。
· 浮动式驱动轮加上五轮布置，让整车更加稳定，过障碍能力强，操作更加灵活。
· 大功率的泵站
电机缩短了起升时间，提高了工作效率，重载下降时会自动减速从而平稳放置
托盘。
·
电池*大容量可达400Ah，是大载荷和长时间作业的*理想选择。
载荷中心距 (C) ≤600(mm) ≤700(mm)
提升高度 (mm) 实际载重量 (Q) kg
≤2500 1300 700
≤3000 1000 600
≤3700 900 500
≤4500 800 400
特性 1.2 型号 CY1316 CY1318 CY1330 CY1337 CY1345
1.3 驱动方式：电动(
蓄电池)，柴油，汽油，燃气，手动 蓄电池
1.4 操作方式(手动，步行，站驾，坐驾，拣选) 步行式
1.5 额定承载能力 Q (t) 1.3
1.6 载荷中心距 C mm 500
1.8 前悬距 X mm 388 418
1.9 轮距 y mm 1255 1355
重量 2.1 自重 Kg 1820 1850 2020 2235 2460
2.2 满载时桥负荷 前/后 Kg 1480/1640 1500/1650 1580/1740 1680/1855 1770/1990
2.3 空载时桥负载，前/后 Kg 1350/470 1370/480 1495/525 1655/580 1820/640
轮子车体 3.1 轮胎:实心橡胶，超弹橡胶，气胎，
聚氨酯胎 聚胺酯轮
3.2 轮子尺寸 前轮 230×70
3.3 轮子尺寸 后轮 210×85
3.4 附加轮子(尺寸) 150×54
3.5 轮子数量 (前/后)(x=驱动轮) 1x+2/4
3.6 前轮轮距 b10(mm) 620
3.7 后轮轮距 b11(mm) 993
尺寸 4.1 门架/货叉 支架倾斜 向前/向后 α/β(°) 2/4
4.2 门架缩回时高度 h1(mm) 2075 2275 2095 1850 2075
4.3 自由提升高度 h2(mm) - - 221 1205 1490
4.4 起升高度 h3(mm) 1560 1760 2960 3660 4460
4.5 作业时门架*大高度 h4(mm) 2145 2345 3940 4625 5430
4.9 操作手柄在驱动位置时的高度 *小/*大 h14(mm) 984/1365
4.15 降低时高度 h13(mm) 40
4.19 总体长度 l1(mm) 2025(2225) 2125(2325)
4.2 货叉表面至前部距离 l2(mm) 867 937
4.21 车体宽度 b1(mm) 1104
4.22 货叉尺寸 s/e/l(mm) 35/100/950(1150)
4.25 货叉外宽 b5(mm) 200~720
4.26 支撑臂和载重面间距离 b4(mm) 784
4.28 前移距离 l4(mm) 550 580
4.32 轴距中心离地间隙 m2(mm) 59
4.33 直角堆垛通道宽度，拖盘1000×1200(1200跨货叉放置) Ast(mm) 2307 2436
4.34 直角堆垛通道宽度，拖盘800×1200(1200沿货叉放置) Ast(mm) 2355 2478
4.35 转弯半径 Wa(mm) 1450 1600
4.37 轮臂间长度 l7(mm) 1075 1175
性能 5.1 行驶速度，满载/空载 km/h 5.4/6.0 6.0/7.0
5.2 提升速度，满载/空载 mm/s 85/122 110/165
5.3 下降速度，满载/空载 mm/s 125/80 300/220
5.8 *大爬坡能力 满载/空载 ％ 5/8
5.1 行车制动 电磁制动
电机 6.1 驱动电机功率 kw 1.5
6.2 提升电机功率 kw 2.2 3
6.3 蓄电池根据DIN标准， 不是 3PzS 5PzS
6.4 蓄电池电压/额定容量 V/Ah 24/270 24/400
其它 8.1 驱动控制方式 场效应管控制
8.4 驾驶员耳边噪音水平符合EN12053 dB(A) 67
