电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，当需要保证高频信号的传输时，这些电缆通常应用于室内的仪表和
控制电缆，办公楼内的电气噪音环境和警报系统的配线电缆。
BS7629-1标准的设计
防火性能
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

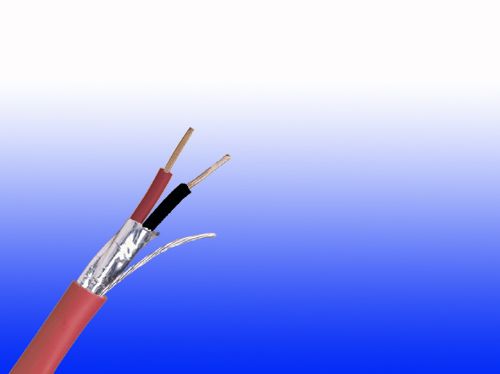

电缆结构
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆盖有挤压交联
聚乙烯复合物的云母玻璃带
布线元素：根据不同的绞距长度，通过将
绝缘导线进行绞合成不同的对数，进而将干扰降到*小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起，形成一束，然后再将数束电缆装配在一起。
总屏蔽层；带有镀锡铜地线的
铝带或者聚酯带
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
*小弯曲半径：８×OD（非
铠装电缆）
结构参数
1对
1x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.0
7.8
64
1x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.0
8.4
73
1x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)
0.7
1.0
9.3
87
2对
2x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.0
10.7
118
2x2x1绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.0
11.5
136
2x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)
0.7
1.2
13.0
165
5对
5x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.2
14.8
218
5x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.2
15.7
266
5x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)
0.7
1.4
18.1
342
10对
10x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.4
20.1
380
10x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.4
21.3
455
10x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)
0.7
1.6
24.8
606
15对
15x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.6
24.9
535
15x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.6
26.5
646
15x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)
0.7
1.8
30.8
862
20对
20x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.8
28.2
680
20x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)
0.6
1.8
30.2
839
20x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)
0.7
2.0
34.9
1121
