规格：DN8-DN80
1.认证：ISO9001：CE，CCC
2.材质：
不锈钢 201、304、316
3.驱动类型：气动控制 （常开、常闭、双作用）
4.工作温度：普通-20℃~180℃ ；高温-20℃~300℃
5.环境温度：-10℃~60℃
6.公称压力：PN1.6 PN2.5
7.控制压力：（DN08~DN50）1.9~10bar
（DN65~DN10）4.0~12bar
8.密封材质：不锈钢、
聚四氟乙烯9.适用介质：水、酒精、油、燃料、蒸汽、中性气体或液体、乳品、有机溶剂、酸碱溶剂等
10.广泛应用：食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。

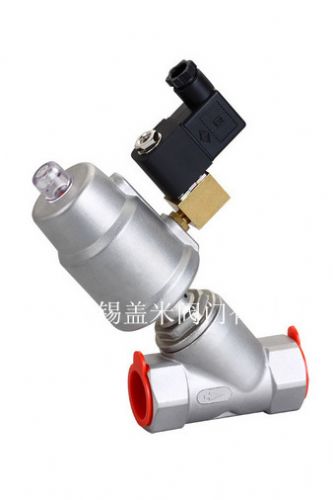

内螺纹气动
角座阀特点:
1． 具有阀门开或关位置显示。
2． 外部气动先导，可增加使用寿命，免维护。
3． 溢流口与滑块间有自调节密封压盖，可提高密封性能。
4． 阀体角座结构，可实现大流量（特别是与普通
截止阀相比较），结构紧凑响应快。
必须遵守适用的安全规范
1．
管道必须清洁*。
2． 根据需要安装，但*好使执行机构朝上。注意流向。
3． 连接阀门注意对准管道，只有在用户特殊要求时才取下执行机构。
4． 打开或维修该
角阀之前先切断流体和控制气源并降低管道系统中的压力。
L L1 G B H
DN15 173 85 1/2 G1/4 147
DN20 182 95 3/4 G1/4 148
DN25 209 103 1 G1/4 175
DN32 219 118 11/4 G1/4 180
DN40 243 130 11/2 G1/4 203
DN50 265 148 2 G1/4 213
DN65 287 190 21/2 G1/4 233
DN80 315 225 3 G1/4 244
内螺纹
气动角座阀安装过程：
→ 连接阀门到管道，确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装：焊接时请先将
执行器卸离阀体。
→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
拆卸：
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及
密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
