一.适用范围
本系列
断路器电气附件是我公司专为(DZ47)-63、(DZ47)-100系列断路器配套设计的辅助功能元件，在电气等线路或家居、建筑中，可以根据需要选择不同的电气附件与(DZ47)-63、(DZ47)-100系列断路器配合，以实现断路器线路的欠压、过压、过欠压保护等功能。
二.附件的名称、用途及符合标准
(DZ47)-63、(DZ47)-100系列断路器附件的名称、用途及符合标准见表1。
附件名称 代 号 用 途 符合标准
欠压脱扣器 (MN) 当
电源电压下降在（0.35～0.75）Ue之间时，使断路器脱扣，实现线路的欠电压保护。 IEC60947-2：1999、GB14048.2-2001
过压脱扣器 (MV) 当电源电压上升到270±5％时，使断路器脱扣，实现线路的过电压保护。 IEC60947-2：1999、GB14048.2-2001

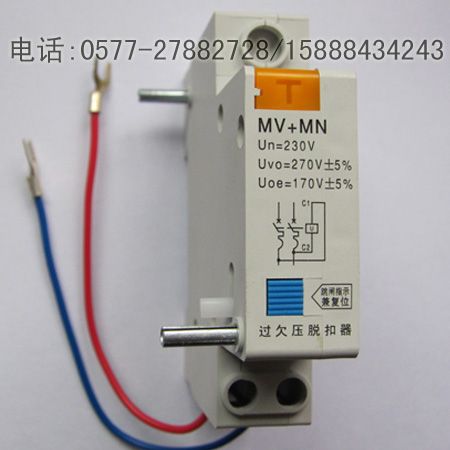

过、欠压脱扣器 (MN+MV) 当220V额定电源电压上升到270±5％或下降在170±7V时，使断路器脱扣，实现线路保护。 IEC60947-2：1999、GB14048.2-2001
三、主要技术参数过压、欠压、过欠压脱扣器，欠压保护器技术参数（见表2）
附件名称 额定工作电压Ue 动作电压 接线图
过压脱扣器 AC：Un=230V（过压） 270 V±5％
欠压脱扣器 AC：Un=230V（欠压） 170 V±5％
过、欠压脱扣器 AC：Un=230V（过、欠压） 过压：2705±5％V 欠压：170±7V
安装方式所有电气附件都加挂在断路器的侧面
注：在断路器左侧拼接的附件可以多个，在断路器右侧拼接的附件只能1个件与安装条件环境温度：-5℃～+40℃；海拔高度：不超过2000m；环境条件：应无会引起爆炸危险的介质，也无会腐蚀和破坏绝缘的有害气体和导电尘埃；安装条件：采用35mm标准卡轨安装。
