一、主要特点
是我公司开发研制的具有国内*水平的新型气体流量仪表,主要用于各种:天然气,空气,氧气,煤气等各种气体的计量.
有如下特点：
★ 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
★ 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
★ 智能型
流量计集流量探头、微处理器、压力、温度
传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
★ 采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；
★ 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
★ 采用EEPROM技术，参数设置方便，可**保存，并可保存*长达一年的历史数据；
★ 转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；
★ 配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输；
★ 压力、温度信号为
变送器输入方式，互换性强；
★ 整机功耗低，可用内
电池供电，也可外接
电源。
二、主要用途

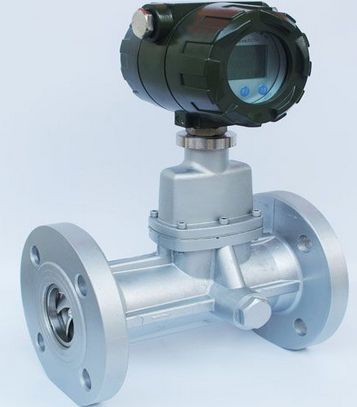

旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的*产品。
使用环境条件
环境温度：-30℃～+55℃
相对湿度：5％～95％
大气压力：86KPa～106KPa
工作条件
介质温度范围：-20℃～+70℃
公称压力：1.6、2.5、4.0 、6.3MPa
产品组成
组成
旋进旋涡流量计由传感器和转换器两部分构成。
旋进旋涡流量计口径及流量选型表
代号
口径
流量范围m3/h
LUKX-25
DN25
2．5～30
LUKX-32
DN32
4．5～60
LUKX-50
DN50
10～150
LUKX-80
DN80
28～400
LUKX-100
DN100
50～800
LUKX-150
DN150
150～2250
LUKX-200
DN200
360～3600
代号
功能1
N
无温压补偿
Y
带温压补偿
代号
输出型号
F1
4-20mA输出(二线制)
F2
4-20mA输出(三线制)
F3
RS485通讯接口
代号
功能2
E1
1.0级
E2
1．5级
T
常温
P1
1．6Mpa
P2
2．5Mpa
P3
4．0Mpa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢B2
铝合金
