一、用途：
是由涡轮流量
传感器与显示仪表配套组成智能涡轮
流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
二、特点：
★ 压力损失小，叶轮具有防腐功能。
★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
★ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示
器。修正公式精度优于±0.02％。
★ 仪表系数可由按键在线设置，并可显示在lcd屏上，lcd屏直观清晰，可靠性高。
★ 采用eeprom对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、主要技术参数:
★ 流量计规格，基本参数和性能指标
（见表二）
★ 准确度：0.5级、1.0级；
★ 使用条件：
1、 环境温度-20℃～50℃;
2、 相对温度：5％～95％;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86kpa～106kpa;
5、 防爆等级：ibⅱbt4.
★ 信号传输距离：传感器至显示器的距离可达1000m。
lwgb系列

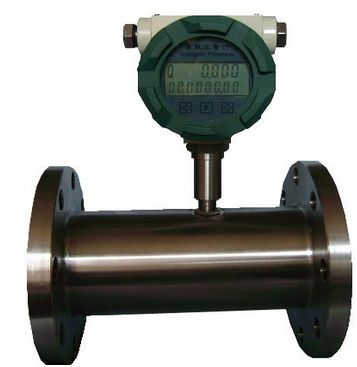

法兰连接方式 lwgb系列
螺纹连接方式 lwgy系列
法兰连接方式
lwgy系列螺纹连接方式
lwy-x系列法兰连接
lwy系列螺纹连接
四、电气特性：
1、 显示方式：
（1）lwgy 远传显示：脉冲输出（配显示仪表）；
（2）lwy 现场显示：7位lcd显示累积流量，单位（m3）
7位lcd显示瞬时流量，单位（m3/h）
（3）lwgb 涡轮流量
变送器：（配显示仪表）。
2、输出功能：
（1）lwgy 脉冲输出，p-p值由供电
电源确定；
（2）lwy 可带脉冲输出或4~20ma两线制电流输出；
（3）lwgb 4~20ma两线制电流输出。
3、供电电源：
（1）lwgy：dc5~24v；
（2）lwy：3v锂
电池安装于仪表内部可连续使用八年以上；
（3）lwgb：dc24v。
五、 仪表结构及安装方式：
1、 仪表安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn
（dn为
管道内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好
放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书
