在U
型钢支架加工过程中集滚压成型和修复于一体，具有设计合理，动作可靠，精度高，自动化程度高等优点。
一、成型：
利用滚压成型制作拱形支架，克服了利用模压原理制作的一系列缺点，具有以下优点：
l、制作效率高；
2、制作精度高，曲率半径可任意方便的调整；
3、工人劳动强度大大降低，操作安全。
适用于25u、29u、36U三种
U型钢经调质之后的梁和腿的制作成型，成型后的U型钢支架，技术指标符合《煤矿用U型钢可伸缩性支架制造技术》MTl95—89标准中的所有要求，采用了国内技术*的“侧辊摆动式四辊滚弯原理”，实现了U型钢支架梁腿滚压成型巾定长下料，一次入料、自动成型。
二、修复：
对废旧U型钢拱形支架可以修复、成型再利用，克服了模压修复存在的一系列缺点，具有修复效率高，对U型钢的强度损失小，修复精度高，再成型以后，不带裙边等优点。

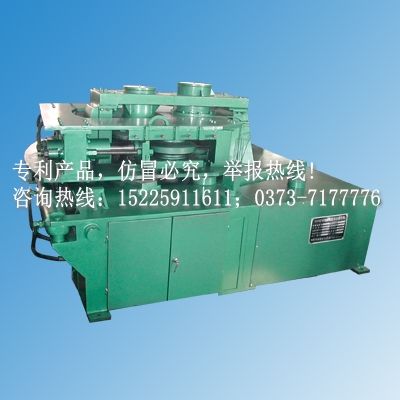

项目 单位 WGJ-U25U29/U36弯曲机
液压系统压力 MPa 25
顶辊推进速度 mm/s 1-13
*小弯曲半径 m 1.1
主动滚轮转速 m/min 0-4.3
总功率 KW 48.5
整机重量 KG 18000
外形尺寸 mm 2800*2640*1470
