一、启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标
截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、
齿轮传动、电动、气动等。
二、特点：
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
三、执行标准：
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928
四、性能参数：
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
J41H-16~160 16~160 1.6~16.0 ≤425 水、蒸汽、油品
五、零部件材料：
型号 材料
阀体、阀盖 阀杆 密封面
填料J41H-16~160 WCB、304、316、304L、316L 铬
不锈钢 堆焊铁基合金 石棉、石墨、柔性石墨、

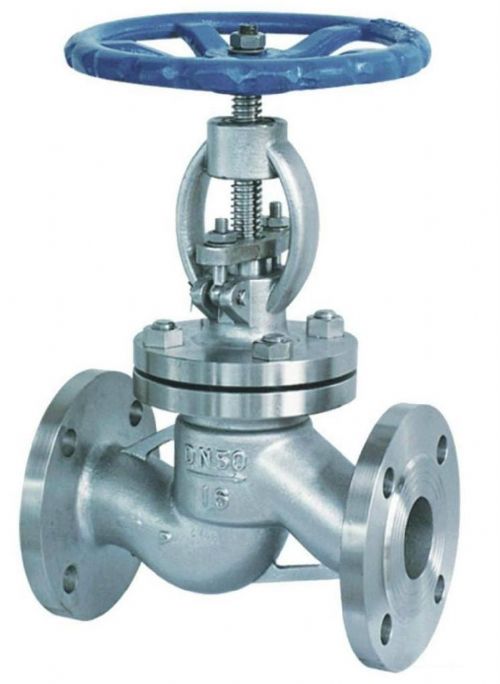

聚四氟乙烯六、松南牌J41H
法兰截止阀产品外形及结构尺寸： 1.6MPa
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 14 4×ø14 198 120 5
15 130 95 65 45 14 4×ø14 200 120 5.5
20 150 105 75 55 14 4×ø14 243 140 7.3
25 160 115 85 65 14 4×ø14 253 160 8
32 180 135 100 78 15 4×ø18 280 160 12
40 200 145 110 85 16 4×ø18 312 200 16
50 230 160 125 100 16 4×ø18 321 200 16
65 290 180 145 120 18 4×ø18 325 240 22
80 310 195 160 135 20 4×ø18 355 240 31
100 350 215 180 155 20 4×ø18 415 280 45
125 400 245 210 185 22 4×ø18 460 320 80
150 480 280 240 210 24 8×ø23 510 360 97
200 600 335 295 265 26 12×ø23 590 360 169
产品外形及结构尺寸 2.5MPa
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 16 4×ø14 198 120 4.9
15 130 95 65 45 16 4×ø14 233 120 5.5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 7.5
32 180 135 100 78 18 4×ø18 302 180 8.5
40 200 145 110 85 18 4×ø18 355 200 12.5
50 230 160 125 100 20 4×ø18 362 240 16
65 290 180 145 120 22 8×ø18 325 280 25
80 310 195 160 135 22 8×ø18 369 280 30
100 350 230 190 165 24 8×ø23 370 300 35
125 400 270 220 188 28 8×ø18 558 400 89
150 480 300 250 218 30 8×ø23 611 400 98
200 600 360 310 278 34 12×ø25 721 400 170
产品外形及结构尺寸 4.0MPa
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 16 4×ø14 198 120 4.5
15 130 95 65 45 16 4×ø14 233 120 5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 9
32 180 135 100 78 18 4×ø18 302 160 12
40 200 145 110 85 18 4×ø18 355 200 17
50 230 160 125 100 20 4×ø18 373 240 24
65 290 180 145 120 22 8×ø18 408 280 33
80 310 195 160 135 22 8×ø18 436 320 44
100 350 230 190 160 24 8×ø23 480 360 60
125 400 270 220 188 28 8×ø25 558 400 89
150 480 300 250 218 30 8×ø25 611 400 130
七、订货说明：
1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我公司（上海松南高中压阀门厂）销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门*为您审核把关。
欢迎选购订做！
