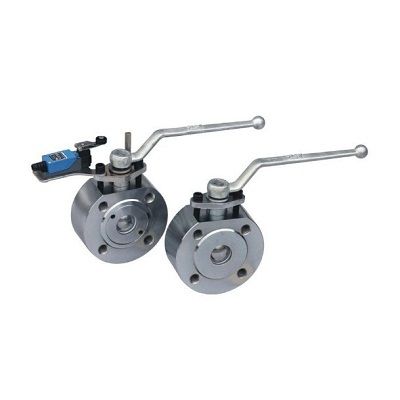

本阀引进意大利先进技术，适用于液压系统和化工系统各种管路上。密封材料采用耐磨
聚四氟乙烯，密封性能可靠，使用寿命长、结构紧凑、体积小、安装方便，一般代替
蝶阀使用。
本阀
法兰眼孔采用丝扣，
管道连接，防止拆卸时管道的液体不会渗漏。开闭发讯器，当阀未全部打开时，进程开关不动作，只有在
球阀打至（90℃）状态时，进程开关才动作，从而向管路提供开启保护。
电路参数：
触点容量：AC380V 2.5V DC220V 4A
触点对数：常开1 常开2
公称压力：1.6MPa
试验压力：2.5MPa
工作压力：1.6MPa（高压可达6.4MPa）
型号说明
（T） YID Q41 F □ □
----- ----- ----- ---- ---- ----
（1） （2） （3） （4） （5） （6）
（1）信号
（2）开闭发讯器球阀
（3）
法兰连接（4）密封四氟材料
（5）工作压力：1.6MPa（高压可达6.4MPa）
（6）阀体材料：WCB; 1Cr18Ni9Ti; 1Cr18Ni12Mo2Ti
外形尺寸
YIDQ41F TYIDQ41F
型号 DN D D1 D2 L L1 H Z-M L0
YIDQ41F-1.6 15 95 65 45 40 - 75 4-M12 160
YIDQ41F-1.6 20 105 75 55 43 - 85 4-M12 160
YIDQ41F-1.6 25 115 85 65 47 - 95 4-M12 170
YIDQ41F-1.6 32 135 100 75 55 - 100 4-M16 190
YIDQ41F-1.6 40 145 110 85 65 - 120 4-M16 205
YIDQ41F-1.6 50 160 125 100 75 20 125 4-M16 240
YIDQ41F-1.6 65 180 145 120 99 20 140 4-M16 280
YIDQ41F-1.6 80 195 160 135 123 22 160 8-M16 320
YIDQ41F-1.6 100 215 180 155 145 24 190 8-M16 400
注：带信号开关在型号前加代号“T”
松南阀门订货说明：
1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我公司（上海松南高中压阀门厂）销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门*为您审核把关。
