一、用于额定电压为3.6-12KV、三相交流50HZ、额定电流630- 3150A的电力系统中作为接受与分配电能之用，特别适用于频繁的操作场合，其母线系统为单线，可派生出单母线带旁路和双母线旁路系统。
本
开关柜符合国家标准GB3906《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并且具有完善的防误操作功能。
本开关柜的主开关采用真空
接触器或真空
断路器，
隔离开关采用GN30-12放置式隔离开关、GN221-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。
二、正常使用条件：
周围空气温度：+40℃～-10 ℃
海拔高度：不超过1000M
相对湿度：日平均值不大于95％ ，
月平均值不大于90％
地震烈度：不超过里氏8级
周围空气应不受腐蚀性或可燃气体、水蒸气等有显污染，无经常性剧烈震动场所。
三、结构特征：

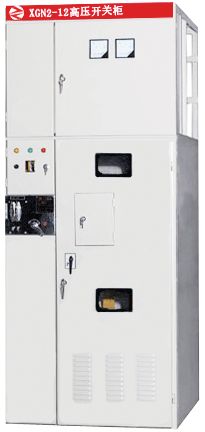

本开关柜为金属封闭箱式结构，柜体骨架由
角钢焊接而成，柜内分为断路器室、母线室、电缆室和
继电器室，室与室之间用
钢板隔开。断路器室位于柜体下部，设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
母线室位于柜体后上部，为减小柜体高度。母线呈品形排列，次底于800N抗弯强度的
绝缘子支持，母线与上隔离开关相连接。
电缆室位于柜体的后下部，电缆室内可设有监视装置，电缆固定在对架上，对于主接线为联络方案时，本室则为联络电缆室。
继电器室位于柜体的前上部，室内安装板可安装各种继电器等，室仙有端子排支架，门上可安装指示仪表，信号元件等二次元件，顶部还可以布置二次小母线。
断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。
开关柜为双面维护，前面可检修断路器及继电器室的二次元件，维护操动机构、机械联锁及传动部分，后面可维修主母线和电缆终端，在断路器室和电缆室均装有照明灯。
前门的下方高能 与柜宽方向平行的接地铜母线，其截面为200m㎡。
机械联锁：为了孩止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔，防止带电合接地开关；防止带接地刀合闸，开关柜采用相应的机械联锁，机械联锁的动作原理如下：
1、停电操作（运行－检修）
开关柜处于运行状态，即上，下隔离开关与断路器处于合闸状态，前后门己锁好，线路处于带电运行之中，这时的小手柄处于工作位置。
如需停电检修，先将断路器娄断，于将小手柄扳到“分断闭锁”位置，这时断路器不能合闸，将操作物柄插入下隔离的操作孔内，从上往下拉。拉到下隔离分闸位置，将操作手柄拿下，再插入上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄拿下，插入接地开关操作孔内，从下向上推。使拉地开关处于合闸位置，这时可将小手柄扳至“检修”位置，先可打开前门，取出后边门钥匙打开后门，停电操作完毕，检修人员可对断路器室及电缆室进行维护和检修。
2、送电操作（检修－运行）
若己检修完毕，需要送电，其操作程序如下:
将后门关好锁定，将钥匙取出后关前门，将小手柄检修位置扳至“分断闭锁”位置之时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内，从上向下接，使接地开关处于分闸位置，将打操作手柄拿下，再插入上隔离的操作孔内 ，从下向上推，使下隔离处于合闸位置，取出操作手柄，将手柄扳至工作位置，这时可将断路器合闸。
四、订货须知：
订货时应提供下列资料：
主单线系统图和接线方案图及柜平面布置图；
二次回路电气原理图，端子排列图，如端子无法排列图时按制造厂家端子排编排；
开关柜电器元件的型号、规格、数量；
主母线分支母线的材质、规格、否则按制造厂规定供应；
开关柜使用在特别环境条件时应在订货时提出；
需要其它或超出所供应附件时，应提出种类和数量。
