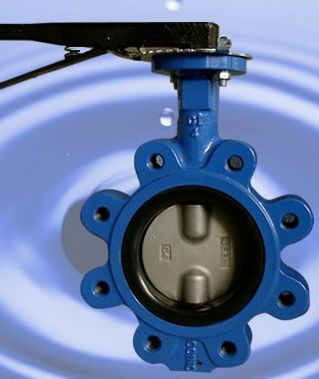

一、该产品由橡胶密封
蝶阀和碳钢或
不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体
管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、可以任何位置安装，维修方便。4、
密封件可以更换，密封性能可靠达到双向密封零泄漏。5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
二、标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999
三、主要技术参数
公称通径 DN(mm) 50～800
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
零件名称 材料
阀体 球墨铸铁、铸钢、
合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O
四、密封材料选用和适用温度
材料品种
氯丁橡胶 丁晴橡胶 乙丙橡胶
聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐*高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐*低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃
五、主要零件材质
No. 部件名称 美标 ASTM Specifications
1 阀体 灰铁 A126 class B
2 阀板 球铁镀镍 A536
3 轴 不锈钢 A433 410
4 阀座 乙丙 .
5 轴套 PTFE .
6 O- 型圈 丁腈 .
7 开口销 碳钢 a
8 手柄 玛钢 A47-90 22010
9 商标牌 铝 B209-1100
10 齿盘
钢板 A27-91 65-35
六、阀门设计按国标 GB 12238-89
规格 A
B
C
D
L
H
D1
n-M
K
E
n1-φ1
φ2
G
总重
kg
mm
50 2 161 80 42 52.9 32 88.38 125 4-M16 77 57.15 4-6.7 12.6 118 3.8
65 2.5 175 89 44.7 64.5 32 102.54 145 4-M16 77 57.15 4-6.7 12.6 137 4.2
80 3 181 95 45.2 78.8 32 61.23 160 8-M16 77 57.15 4-6.7 12.6 178 4.7
100 4 200 114 52.1 104 32 68.88 180 8-M16 92 69.85 4-10.3 18.92 238 10.9
150 6 226 139 55.8 155.6 32 91.84 240 8-M20 92 69.85 4-10.3 18.92 266 14.2
200 8 260 175 60.6 202.5 45 112.89
76.35 295 12-M20
12-M24 115 88.9 4-14.3 22.1 329 18.2
250 10 292 203 65.6 250.5 45 90.59
91.88 350
355 12-M20
12-M24 115 88.9 4-14.3 28.45 393 26.8
300 12 337 242 76.9 301.6 45 103.52
106.12 400
410 12-M20
12-M24 140 107.95 4-14.3 31.6 462 40
350 14 368 267 76.5 333.7 45 89.74
91.69 460
470 16-M20
16-M24 140 107.95 4-14.3 31.6 515 56
400 16 400 309 86.5 390.1 51.2
72 100.48
102.42 515
525 20-M24
20-M27 197 158.75 4-20.6 38 627 122
500 20 480 361 131.8 491.5 64.2
82 96.99
101.68 620
650 20-M24
20-M30 197 156.25 4-20.6 41.15 696 202
600 24 562 459 152 592.5 70.2
82 113.42
120.46 725
770 20-M27
20-M33 276 215.9 4-22.2 50.65 821 270
七、松南阀门订货说明：
1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥使用温度⑦是否带附件以便我们的为您正确选型。 2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我公司(上海松南高中压阀门厂)销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门*为您审核把关。
