用途:

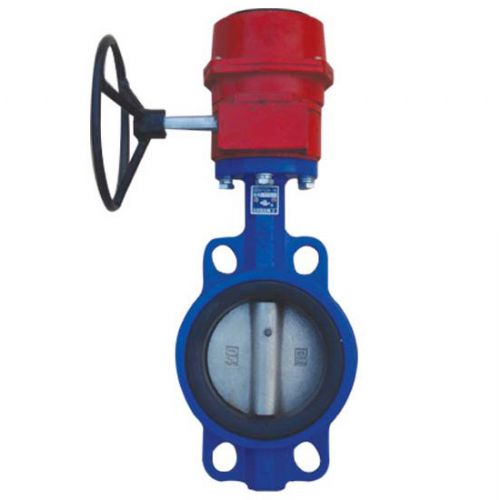

用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。此阀一般水平安装。适用于消防系统中
控制阀门,要求常开的场合,当阀门开或关到*位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出
蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能
特点:
1、小型轻便,容易拆装及维修,并可以任意位置上安装。
2、结构简单、紧凑,90°旋转启闭迅速。
3、操作扭矩小,省力轻巧。
4、达到完全密封,气体试验泄漏为零。
5、选择不同零部件材质,可适用多种介质。
6、流量特性趋于直线,调节性能好。
7、启闭试验次数多达万次,使用寿命长。
8、凡使用
闸阀、
止回阀(球形截流阀)>
截止阀、
旋塞阀、
胶管阀及
隔膜阀的管路,特别在高层建筑消防系统及需要显示阀门开关状态的管线系上,均可用该阀替换。
样式及主要外形连接尺寸:
主要外形和连接尺寸:
公称通经DN L D PN1.0MPa PN1.6MPa H H1 WT(kg)
   D1 B 4-Ød D1 B 4-Ød
XD71X-10 XD71X-16 XD71X-16C XD371X-10 XD71X-16 XD71X-16C
50 43 160 125 20 4-Ø18 125 20 4-Ø18 160 80 7.5
65 46 180 145 20 4-Ø18 145 20 4-Ø18 175 88 8.5
80 46 195 160 22 4-Ø18 160 22 4-Ø18 180 96 9
100 52 215 180 22 4-Ø18 180 24 4-Ø18 200 115 11
125 56 245 210 24 4-Ø18 210 26 4-Ø18 213 128 12
150 56 280 240 24 4-Ø23 240 28 4-Ø23 225 140 15
200 60 335 295 26 4-Ø23 295 30 4-Ø23 260 175 32
250 68 390 350 28 4-Ø23 355 32 4-Ø25 290 202 40
300 78 440 400 28 4-Ø23 410 34 4-Ø25 330 242 52
350 78 500 460 30 4-Ø23 470 38 4-Ø25 415 308 82
400 102 565 515 32 4-Ø25 525 40 4-Ø30 460 348 107
订货说明:
1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号,请按型号直接向我公司(上海松南高中压阀门厂)销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门*为您审核把关。
