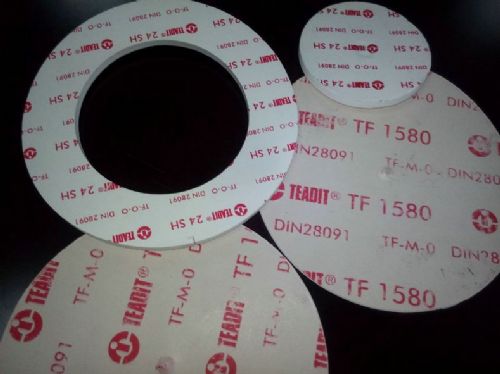

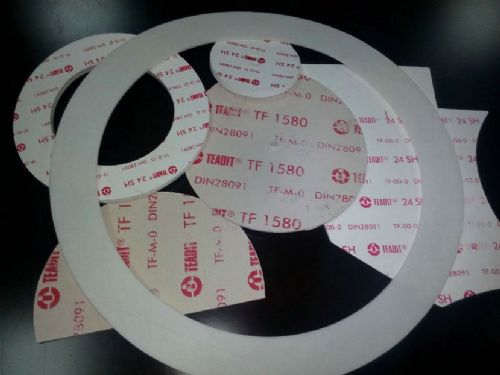

特性：
其内部多向纤维的强韧结构使产品具有更好的抗冷流和蠕变性能，同时大大增加了
垫片抗失效能力。填充四氟垫由独特方式生产出来的结构改良型填充
四氟垫片材料，通过高质量纤维作用来解决普通四氟板存在的蠕变松弛和冷流问题。
Property
Standard
Unity
Value
24SH
TF1570
TF1580
TF1590
颜色
白色
蓝色
本白
褐色
密度
ASTM D792
g/cm3
0.9
1.7
2.9
2.1
压缩性
ASTM F36
％
50
35
10
10
回弹性
ASTM F36
％
15
30
40
40
抗拉伸强度
ASTM 152
Mpa
29
14
14
14
16h,150℃ ,30N/mm2
DIN52913
Mpa
15
12
11
13
蠕变率
ASTM F38
％
40
40
11
18
泄漏率
DIN3535/6
Mg/s m
< 0.01
< 0.015
< 0.015
< 0.015
*高温度
℃
315
260
260
260
*高压力
Bar
200
55
83
83
PH值
0-14
0-14
0-14
0-14
供货尺寸
mm
mm
1500 * 1500
厚度
mm
mm
0.5，0.8，1.0，1.5/1.6，2.0，3.0/3.2
膨体四氟带状垫片/膨体四氟接口
密封垫材料：
压缩
纤维板 TEADIT NA 1002：芳纶纤维加
丁腈橡胶 TEADIT NA 1040：植物纤维加丁腈橡胶
TEADIT NA 1100：碳和石墨纤维加丁腈橡胶
是用
聚四氟乙烯树脂添加一定量填充剂，如
玻璃纤维，青铜粉，二硫化钼，石墨，碳纤维等，经高速混合均匀后用模具压制成型，再经高温烧结制成垫片等制品或先压制成改性四氟板后冲压或裁切成型。填充
聚四氟乙烯垫片由于在聚四氟乙烯制品加入一定量的填充剂，从而大大改善了聚四氟乙烯的某些特性，特别是耐磨耗、导热、抗糯变、自润滑等方面比纯聚四氟乙烯制品有较明显的改善。适用于在-180℃～+250℃温度范围内的耐腐蚀、导热、耐磨耗、无油润滑、减震抗磨的
密封件润滑传导件。
应用：
广泛用于化工、机械、电力、纸浆和造纸、制药、食品等工业的填充四氟垫片。被批准用于液氯、烧碱、液氧和高纯度制药工业、耐受强烈化学腐蚀性的场合,而且符合FDA的要求。
