构造与使用方法

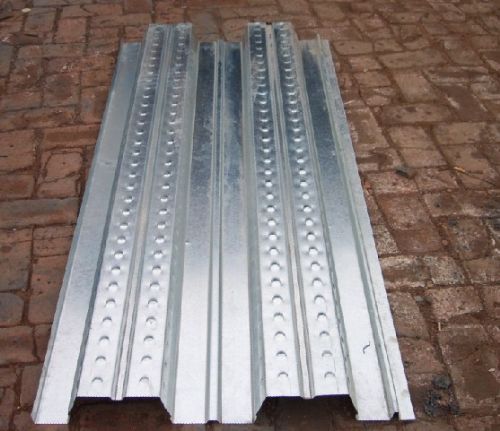

楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.工程楼面楼承板与
钢筋混凝土结构共同作用，系复合结构。
技术参数
1 自动内张紧开卷机
a.装卷内径
b. *大装卷宽度 1000mm
c. *大装载重量 ：6000kg
d. 液压功率：3kw
e. 马达功率：3kw
f.
油缸内径：120mm
g. 工作压力：10Mpa
2 成型主机
a. 机架排楼:24排：24 stEPS
b. 主轴材质45#钢调制处理，外径80mm .轧辊材质15GCR
轴承钢处理HRC58-60°。
d. 主
电机功率：22kw
e. 轧制速度：9-12m/min
f. 支架350#工钢焊接
g. 轧辊表面镀硬铬厚度0.05mm.
3 液压切刀
a. 刀片材料：Cr12淬火处理
b. 切断系统：采用先进的液压驱动，成型后自动尺切断，不变形，无废料，安全系数较高（主机停切断)
4 电控系统
a.屏显：采用5.7寸台湾台达触摸屏
b.主机计算机（
PLC）:采用台湾台达DVP14ES
c.
编码器：采用韩国奥托尼克斯ENC-1-1-1t-24
5 液压系统
a.采用台湾先进液压系统
b. 功率：4KW
压
型钢板型号 688 用途
有效覆盖宽度(mm) 680
展开宽度(mm) 1000 楼面
钢承板板厚(mm) 0.8 1.0 1.2
截面惯性距(cm4/m) 91.62 119.38 142.01
截面抵挡距(cm3/m) 23.46 30.58 36.98
