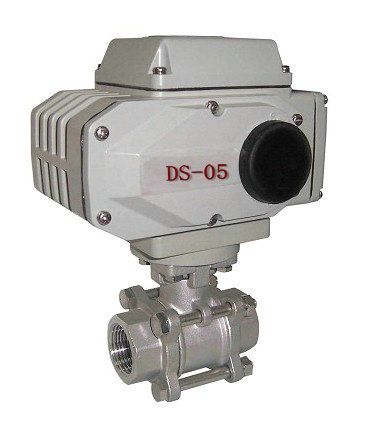

一、本阀采用三片式内螺纹或对焊连接，维修方便。公称通径：6-100mm,公称压力：1.0-6.4Mpa。适用于≦180℃的水、蒸汽、油品、硝酸类、醋酸类等流体介质中。广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的自动化流体控制系统中。
二、技术参数：
阀 体 参 数
电 源 AC110、220、380V/DC24 公称通径 DN6-100mm
输出力矩 50N•M～2000N•M 公称压力 PN1.6、2.5、4.0、6.4
任选功能 开关型、无源触点型、阀位信号反馈型、智能调节型 阀轴材质 铸钢、304/316/316L
不锈钢动作范围 0～90°或0～360° 阀体材质
铸钢、304/
316不锈钢等
动作时间
9秒/15秒/30秒/60秒
阀芯材质 304/316不锈钢等
环境温度 -30°～80° 阀座密封 PTFE、F46、PPL等
手动操作 附带手柄操作
结构形式 三片式
保护装置 带过载保护及过热保护 适用温度 ≤180℃
防护等级 IP-67(防爆外壳:ExdⅡ BT4) 适用介质 水、油品及弱腐蚀性流体
输入信号 输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V 特 点 零泄漏、寿命长
三、外形尺寸：
口径
(mm) 外 形 尺 寸(mm)
执行器型号
三片式内螺纹
球阀 三片式对焊球阀 三片式承插焊球阀
G L D L d D L d D1 A
6 1/4 65 11.6 65 11.6 18 65 11.6 14.1～14.3 9.5 DS-5
10 3/8 65 12.7 65 12.7 18 65 12.7 17.55～17.8 9.5 DS-5
15 1/2 67 15 67 15.8 24 67 15 21.7～21.95 9.5 DS-5
20 3/4 82 20 82 20 28 82 20 27.05～27.3 11.1 DS-5
25 1 91 25 91 25 34 91 25 33.8～34.05 12.7 DS-5
32 11/4 108 32 108 32 41 108 32 42.55～42.8 14.3 DS-5
40 11/2 129 38 129 38 49 129 38 48.65～48.9 15.89 DS-5
50 2 148 50 148 50 62 148 50 61.1～61.35 17.4 DS-10
65 2 186 64 193 64 78 DS-10
80 3 206 78 222 78 94 DS-15
100 4 240 98 273 98 124 DS-1
