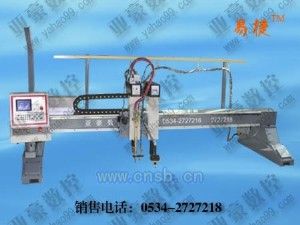

该型
切割机为龙门式结构，横向跨度有3M、4m、5m、6m、8m等多种规格，均采用双边驱动，运行稳定，配置好，工作效率高，可用于各种碳钢、锰钢、
不锈钢等金属材料的大、中、小
型钢板下料。还可根据用户要求配置多把割炬，或配置成异型切割和直条切割两用切割方式，另可选配
电容或等离子自动调高系统。
主要技术参数
输入
电源 220±10％V AC 50Hz
切割方式 氧气/丙烷或乙炔；可配置
等离子切割机 有效切割范围(宽×长)mm 宽：3000、4000、5000、6000、8000多种规格
长：3000、6000、9000、12000多种规格
切割速度mm/min 50-2000(* 大6000)
切割厚度(火焰)mm 5-150(氧气+丙烷或乙炔)
切割厚度(等离子)mm 视客户
等离子电源而定
运行精度 ±0.2mm/m
调高系统 电动调高，可选配电容自动调高或弧压自动调高
燃气压力Mpa * 大0.1
氧气压力Mpa * 大0.7
适用燃气种类 丙烷、乙炔
产品主要特点
1. 横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均振动时效去应力处理，有效的防止了结构变形；
2. 纵、横向驱动：均采用精密
齿轮齿条（7级精度）传动。横向导轨采用台湾进口的
直线导轨，纵向导轨是由精密加工的特质
钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用行星齿轮
减速器，可以非常完美的保证运动的精度和平衡度；
3. 纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向。装有
除尘器，随时刮扫积聚在导轨表面的杂物；
4. 驱动系统为国产步进驱动，根据用户需要可选用世界*产品——进口日本松下交流伺服驱动/国产伺服驱动，使整机更加运行平稳，速度变速范围更宽，加速时间短；
5. 升降体采用铝合金结构体，升降导向采用直线导轨，升降提升采用滚珠
丝杠提升；
6. 简单易用的自动编程系统,使数控编程不再复杂,轻而易举；
6. 数控控制系统采用自主研发控制系统，具有目前国内*为优良的稳定性和超强抗干扰能力。
主要技术指标
1. 切割形状： 可编程切割直线和圆弧构成的任意平面形状
钢板零件；
2. 切割精度： 国家标准JB/T10045.3-99；
3. 切割宽度： 4m、5m、6m等多种规格可选；
4. 轨道长度： 标配6米，还可根据用户要求定制加长3M/节；
5. 驱动方式： 双边驱动；
6. 割炬配置： 标配1把，可选配火焰或者等离子割炬，还可根据用户需求进行定制；
7. 切割厚度： 火焰* 大可切割200mm，等离子切割厚度视所选电源大小而定；
8. 点火调高： 自动点火、电动调高，根据用户要求可选配电容式或弧压式自动调高；
