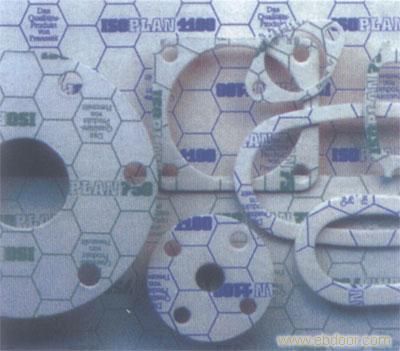

原始材料是特瓷、陶瓷和矿物纤维，掺和
填料与
粘接剂后，具有耐高温特性，因为导热系数小，绝热性非常优越。在300℃到400℃温度范围内，有机粘接剂被烧掉，在此过程中，ISOLAN绝热
垫片会褪色。在高温下，这种褪色现象重新消失。
用途
能够承受非常高的温度以及很小的导热系数 技术数据
决定了ISOLAN绝热垫片作为绝热材料的应 垫片具有良好的均衡的
用范围。以下列举一些典型用途。 密度，因此，即适用于高温绝热。
--钢铁工业 也适用于内压*高3bar的惰性
--熔炼业和制造厂 气体密度。
--工业炉与
锅炉制造 使用 ISOLAN作为垫片是，合理--油、气喷烧器 的安全性和良好的功能是必要的，
--炉膛风门、耐火门 要确保使用的表面压力不超过10N
--热风绝热 /mm2并且考虑到垫片的*小宽度
--炉子和
干燥设备 供货数据
--工程与设备建造 板材规格：1000×1000mm
--电气设备 可按需提供特种规格
--玻璃工业 厚度：（mm)
1.3/1.5/2.0/3.0/4.0/5.0/6.0/7.0/8.0
9.0/10.0
规格尺寸与厚度公差均为 ±10％
材料特征
实验室数据，3Mm样品，水分含量<0.5％ ESOPLAN750 ISOPLAN750
温度 ℃ 750 1100
密度 DINE2809T.2 g/cm3 Ca.095 Ca.095
压缩率 ASTMF36K ％ ≦25 ≦25
回弹率 ASTMF36K ％ ≦25 ≦30
抗拉强度 DIN52910
纵向 N/mm2 ≧3.5 ≧4.0
横向 N/mm2 ≧1.5 ≧2.0
在800℃下实验1小时
耐温失量 DIN52910 ％ 17.0±2.0 17.0±2.0
厚度减少 ％ ≦2.5 ≦2.0
表面减少纵向 ％ ≦2.0 ≦2.5
表面减少横向 ％ ≦2.0 ≦2.0
热传导系数 400℃(平均) W/m.k 0.13 0.11
