工作原理:
由于热膨胀系数不同，双金属片在温度改变时，两面的热胀冷缩程度不同，因此在不同的温度下，其弯曲程度发生改变。
温度高于双金属片的膨胀温度时，双金属片接点位置变形而断开，电路断开。
温度低于双金属片的膨胀温度时,双金属片接点位置恢复原形而闭合，电路闭合.
1.中文说明书

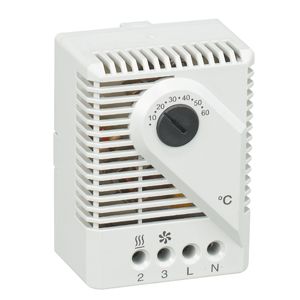

机械温箱FZK 011
机械温箱被使用为控制热化和冷却设备、
过滤器风扇或信号设备。温箱登记周围的空气,可交换归纳和抗拒负荷通过攫取行动联络。
一、优点
• • 可调整的温度
• • 转换联络
• • 高开关容量
• • 热量联结
• • 接点简易
• • DIN固定
二、技术数据
交换温度区别 4K (. 1.5K容忍) *
传感器元素 恒温双金属
接点类型 转换攫取行动联络
联络抵抗 < 10mOhm
产品使用期限 > 100 000个周期
*大的开关容量, NC 250VAC, 10 (4) A
DC 30W
*大的开关容量, NO 250VAC, 5 (2) A
DC 30W
EMC acc.至EN 55014-1-2, EN 61000-3-2, EN 61000-3-3
连接 4电极终端为2.5mm.,夹紧扭矩0.8Nm
固定方式 卡口为35mm DIN路轨, EN50022
外壳材质 塑料 根据UL94 V-0,浅灰色
尺寸 67 x 50 x 38mm
重量 大约。0.10kg
贴合位置 简易
操作/保持温度 -20至+80.C (-4至+176.F)/-45至+80.C (-49至+176.F)
防护等级 IP20
认证 -
*连接的终端N (RF热化
电阻器)导致热量反馈运作和因此使开关温度区别降低到大约。0.5K。
货号.编码。 工作电压* 设置范围
01170.0-00 230 VAC 10至60.C
01170.0-01 230 VAC 50至140.F
01170.9-00 120 VAC 50至140.F
01170.9-01 120 VAC 10至60.C
*120VAC/.F应要求。
