一、适用于交流50HZ，电压660V及以下的三相鼠笼型感应电动机，用不频繁自耦降压起动。利用自耦
变压器降压起动，减少电动机起动电流对输电网络的影响，并可加速电动机至额定转速和人为停止电动机，对电动机具有过荷、断相、短路等保护。对
自耦变压器装有起动时间的过荷保护。

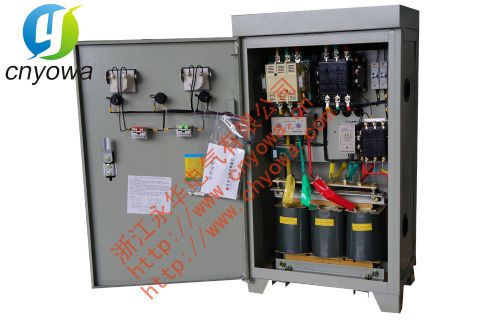

二、结构特点
为箱式防护结构，由自耦变压器、
断路器、交流
接触器、热
继电器、电流时间转换器、过流继电器、
电流表等元件组成。工作方式有手动，自动，遥控三种，手动和自动由
转换开关进行切换。遥控备有输入
接线端子，以备遥控方式操作之用。 自耦变压器备有额定电压的65％（或60％）和80％二个抽头，出厂时接在80％的抽头上，用户如需要可自行改接到65％（60％）的抽头位置，也可在订货时说明需接的抽头位置。 对于90KW以上的产品，带有节能无声运行装置，可节省能源，减少噪声，节能装置由主令开关控制，可手动投入或切除。
二、规格及技术
型号 控制电动
机功率（KW） 工作电流
参考值 电流互感
器变比
时间继电器整定值（S） 热继电器保
护器整定值 重量（包括
木箱）
（KG）
JX 01-22KW 22 44 50/5 8 44 39.5
JX 01-30KW 30 57 75/5 8 57 41
JX 01-40KW 40 72 100/5 12 3.6(二次线路) 71
JX 01-45KW 45 83 100/5 12 4.2(二次线路) 72
JX 01-55KW 55 101 150/5 12 3.4(二次线路) 76
JX 01-75KW 75 137 200/5 12 3.4(二次线路) 84
JX 01-90KW 90 165 300/5 15 2.8(二次线路) 140
JX 01-115KW 115 211 300/5 15 3.5(二次线路) 145
JX 01-135KW 135 247 400/5 15 3.1(二次线路) 168
JX 01-160KW 160 293 600/5 15 2.4(二次线路) 194
JX 01-190KW 190 348 600/5 20 2.9(二次线路) 199
JX 01-225KW 225 412 800/5 20 2.6(二次线路) 286
JX 01-260KW 260 476 800/5 20 3.0(二次线路) 290
JX 01-300KW 300 549 800/5 20 3.4(二次线路) 319
JX 01-320KW 320 585 800/5 20 3.7(二次线路) 321
JX 01-350KW 350 640 1000/5 25 3.2(二次线路)
JX 01-380KW 380 695 1000/5 25 3.5(二次线路)
JX 01-400KW 400 730 1500/5 25 2.4(二次线路)
JX 01-450KW 450 823 1500/5 30 2.7(二次线路)
JX 01-500KW 500 914 1500/5 30 3.0(二次线路)
JX 01-600KW 600 1097 2000/5 30 2.7(二次线路)
