特点
■ 兼容RS-232、RS-485 TIA/EIA标准
■ 自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信
■
电源、数据流量及四路故障检测指示灯,可检测故障点
■ 工作方式: 异步半双工（RS-485）
■ 光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘），*DC/DC模块 ，
RS-485提供每线1500W的防雷、浪涌、+/-15KV ESD保护及防止共地干扰
■ 电气接口：三位
接线端子 ■ 传输介质:
双绞线或
屏蔽线 ■ 适用于一切所使用的通讯软件, 即插即用
■ 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等
是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB) 。该产品支持传输速率*高达115.2KBPS，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接
开关电源供电，安全可靠，非常适合户外工程应用。
在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485收发转换时延问题。RS-485 接口传输距离大于 1200 米、性能稳定。广泛用于高速公路收费系统，道路
监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。

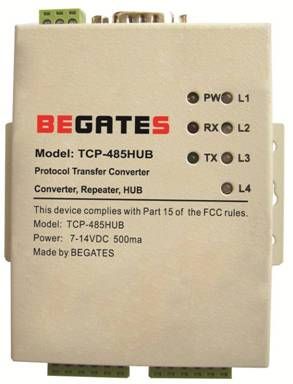

PTC-485HUB提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 PTC-485HUB可以助您设计出独特的高可靠的 RS-485系统。
应用范围
点对点通讯、工业集散分布系统、各类遥控测系统、POS收款机、银行、保险、证券、
门禁系统、食堂售饭系统、
停车场系统、交通收费系统、工业集散控制、各类
PLC、数据电度表、煤气表等。
技术参数
• 处理器: 8 位微处理器
• RS-485总线，*长1200米
• 通讯速度: 300-115200Bps
• RS232串口线长：≤15米
• 工作电压: 7-14V DC (±10％)
• 工作电流: ≤200mA
• 静态电流:≤150mA
• 工作温度: -40C~70C
• 外箱尺寸：150 x70 x 25mm
• 重量：0.3Kg
