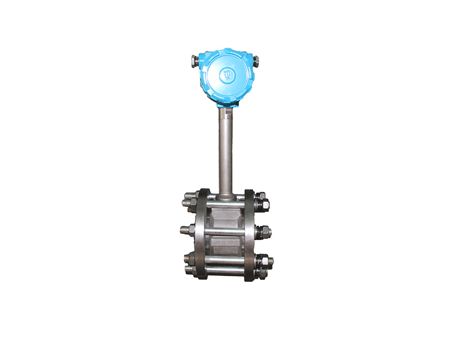

是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积
流量计。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的
传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单*量信号；复合型可同时实现温度、压力、流量的测量。本仪表可广泛用于大、中、小型各种
管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
仪表特点
无可动部件，长期稳定，结构简单便于安装和维护
采用消扰电路和抗振动传感头，具有一定抗环境振动性能
采用超低功耗单片微机技术，1节3.2V10AH锂
电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
压力损失小，量程范围宽
采用EEPROM对累积流量进行掉电保护，保护时间大于10年
技术参数
表1
公称通经（mm）
15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质
1Cr18Ni 9Ti
公称压力（Mpa）
PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被测介质温度（℃）
－40～+250℃；－40～+350℃
环境条件
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级
测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5
量程比
1:10；1:15
阻力损失系数
Cd<2.6
输出信号
传感器：脉冲频率信号0.1 ~ 3000Hz低电平≤1V高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
供电
电源传感器：+12VDC、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V
锂电池信号传输线
STVPV3×0.3（三线制），2×0.3（二线制）
传输距离
≤500m
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6
防护等级
IP65
允许振动加速度
1.0g
产品型号与标记
表2
产品型号与标记
说明
种类LUG
利用卡门涡街原理，
流量传感器检测方法
B
应力式检测
—
法兰连接
1
表体法兰标准：GB/T9119·10－2000
法兰卡装
2
产品出厂自带卡装法兰、
螺栓及
垫片被测介质
气 体
1
液 体
2
蒸 汽
3
口 径
01
20mm
02
25mm
04
40mm
05
50mm
06
65mm
08
80mm
10
100mm
12
125mm
15
150mm
20
200mm
25
250mm
30
300mm
信号及转换器类型
Z
一体型
N
电压脉冲
A
4～20mADC，二线制
B
电池供电，现场液晶显示
C
现场液晶显示，4～20mADC
F
分体型
N
电压脉冲
C
4～20mADC，带电流指示表头
E
防爆，ExdIIBT6
N
不防爆
例：选用一台法兰卡装式防爆型
涡街流量计测量蒸汽，管道为DN50、现场需要显示流量并远传电流信号，其产品型号应为：LUGB-2305ZCE
5．选型
一般液体和气体适用流量范围见表3
表3
口径
(mm)
液体
气体
流量
频率
流量
频率
(m3/h)
(Hz)
(m3/h)
(Hz)
20
1~10
40~396
5.5~50
218~1982
25
1.6~16
32~325
8.5~70
172~1420
40
2.5~25
13~130
22~220
115~1147
50
3.5~35
9~93
36~320
96~854
65
6.5~68
8~82
50~480
61~583
80
10~100
6~65
70~640
45~417
100
15~150
5~50
130~1100
43~367
125
27~275
5~47
200~1700
33~290
150
40~400
4~40
280~2240
27~221
200
80~800
3~33
580~4960
24~207
