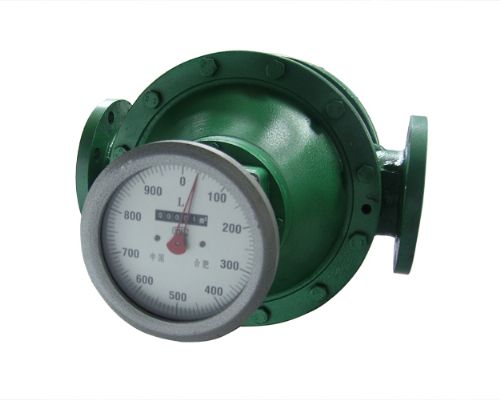

椭圆齿轮流量计

  • 价格:电询
  • 产地:安徽合肥
  • 品牌:CHAMPO
  • 型号:LC
  • 规格:台
  • 联系:李飞 0551-66183690 13615517988
              联系我时请告知是在建材采购网看到的
  • 公司:合肥创浦仪表有限公司
  • 产品介绍
    一、 用途:
      是一种指针显示,字轮累积计数装置及回零装置的轻型容积式流量仪表,广泛应用于各工业领域的液体流量控制,适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,精度高,使用和维修方便等特点,选用不同的制造材料,可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
    二、 工作原理与结构:
      流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量

    型号
    项目
    LC-A铸铁
    LC-E铸钢
    LC-B不锈钢
    公称压力MPa
    1.0  1.6
    2.5 4.0 6.4
    1.0 1.6
    被测液体粘度
    2-8mPa.s
    被测液体温度
    -20℃~+100℃
    流量范围m3/h
    型号
    精度
      等级
    公称口
    径DNmm
    0.2级
    LC-E铸钢
    LC-B不锈钢
    0.5级
    0.2级
    0.5级
    0.2级
    0.5级
    0.2级
    10
    0.08~0.4
    0.1~0.4
    0.08~0.4
    0.1~0.4
    0.1~0.5
    0.1~0.5
    15
    0.25~1.5
    0.3~1.5
    0.25~1.5
    0.3~1.5
    0.3~1.5
    0.3~1.5
    20
    0.5~3
    0.6~3
    0.5~3
    0.6~3
    0.6~3
    0.6~3
    25
    1~6
    1.2~6
    1~6
    1.2~6
    1.2~6
    1.2~6
    40
    2.5~15
    3~15
    2.5~15
    3~15
    3~15
    3~15
    50
    4~24
    4.8~24
    4~24
    4.8~24
    4.8~24
    4.8~24
    80
    10~60
    12~60
    10~60
    12~60
    12~60
    12~60
    100
    16~100
    20~100
    16~100
    20~100
    20~100
    20~100
    150
    32~190
    38~190
    32~190
    38~190
    38~190
    38~190
    200
    34~340
    68~340
    34~340
    68~340
    68~340
    68~340
