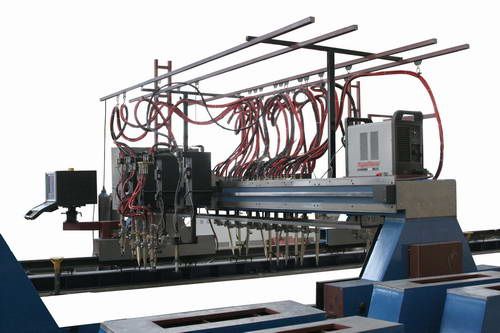

1、机器型号、规格
●轨距： （4000） mm
● 导轨长度： （14000） mm
● 数控火焰割炬 2套
● 自动
点火装置 2套
● 上海交大数控系统F2500B 1套
● 上海标准版FastCAM编程套料软件 1套
● 纵向驱动方式：采用松下交流伺服双边同步驱动方式
2、 设备性能参数
● 导轨间距： 4000mm
● 有效切割宽度：3200mm
● 导轨总长度： 14000mm
● 有效切割长度： 12000mm
● 空行程速度： 0--6000mm/min
● 单火焰割枪切割厚度：6-180 mm
● 火焰割枪穿孔切割厚度 ：80 mm
● 火焰切割速度： 20－1000 mm/min
● 火焰切割气体：氧气、乙炔或者丙烷
● 割炬升降行程：180 mm
● 切割精度：符合并高于JB/T10045.3-1999《热切割、气割质量和尺寸偏差》标准
● 整机精度：符合JB-T5102-1999《坐标式气割机》标准
3、设备的工作条环境及保护功能
● 三相交流
电源AC380V±10％电压范围内，保证
机床正常工作。
● 总功率：4KW(不含
等离子电源功率)。
● 设备在-5C°-- +45C°的环境温度、相对湿度<90％范围内，保证机床正常工作
● 可满足设备工作每日两班制，每班8小时
● 手动紧急停机功能
● 异常故障报警指示及自动停机功能
4、系统配置及功能描述

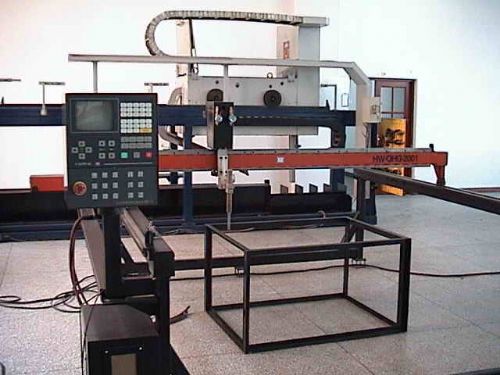

4.1．上海交大F2500B数控系统简介
● 切割全过程自动化
● 断点记忆
● 暂停、切割过程中加减速、返回再返回功能
● 快速定位
● 模拟加工及加工过程的同步跟踪显示、程序显示、位置坐标显示、当前速度显示
● 坐标变换
● 屏幕图形的自动测量，比较缩放。窗口放大，图形位置编辑及调整（如旋转、平移、循环等）
● 拐点加减速
● 可扩充的宏程序调用及编辑功能
● 故障显示、自诊断功能，自动报警、自动停机功能
● 主机绿色节能功能
● 无级调速，切割速度可程序给定，也可手动增减速，快车可适量控制。
4.2．驱动系统
● 纵横向采用松下数字式交流伺服驱动系统，空行速可达到6000mm/min
● 纵向驱动为双边驱动方式(采用双边
齿轮齿条啮合)
● 横向主割炬采用交流伺服控制
● 精密行星减速箱
● 供气管路采用（上
拖链、地拖链、挂架）结构
4.3、FastCAM编程套料软件
FastCAM是专门用于数控切割且功能强大的CAD绘图软件，具有读入CAD DXF文件选择并输出不同类型控制器的NC文件、显著调高切割速度和切割质量。
运行中可写入程序
对DXF文件的特殊功能
CAD清除功能
CAD压缩功能
CAD提取功能
CAD打散和排序功能
桥功能
包括连续桥、断开桥、断续桥
可自动或手动设置切割方向
设置切割起点、终点和切割顺序
设置引入线和引出线
利用CAD中层功能可设置和进行切割、打标记、钻孔等
可人工中断交自动套料，进行手动干预排料。
优化套料过程中可*和修改、选择零件，并作任意平移、旋转、矩阵等。
可直接对NC切割文件进行模拟检查、修改
可进行材料成本和加工成本的计算
支持多种控制器NC代码，并提供不同代码之间的相互转换
提供Windows平台所支持的多种语言绘图软件的兼容性
5、机械部分
● 横梁：龙门移动式结构，高强度、刚度设计，消除应力处理；高精度齿条。
● 主滑座：整体箱式焊接结构，消除应力处理，内置行程
限位开关，起纵向行程限位作用，另在两端装有刮屑装置。
● 主
减速机：全封闭、无间隙，具有合间隙调整机构、磨损补偿和电磁离合传动精度高、可靠性好，寿命长。
● 副滑座：整体箱式焊接结构，同主滑座，前后端装有刮屑装置。
● 副减速箱：同主减速箱。
● 主、副导轨及齿条：导轨采用24公斤级
钢轨经刨、削、磨削加工而成，镶嵌高精度齿条，精度符合DIN8523标准。
● 主割机：含横向驱动减速箱及双导向柱
升降机构，具有机械限位功能。
● 副割机：具有机械限位功能。
● 横向缆线采用拖链式结构，整洁美观。
● 横梁增加优质国产
直线导轨。
●
钢带连接：使割机间能完成同步或镜向运动。
● 轨道支撑调整支架。
● 设备外部走线采用滑车式结构
6、气路系统
气路系统是由
电磁阀、
减压阀和气体能源介质箱、气路管线、线架、割炬等部分组成。
