设计说明
1、一般说明

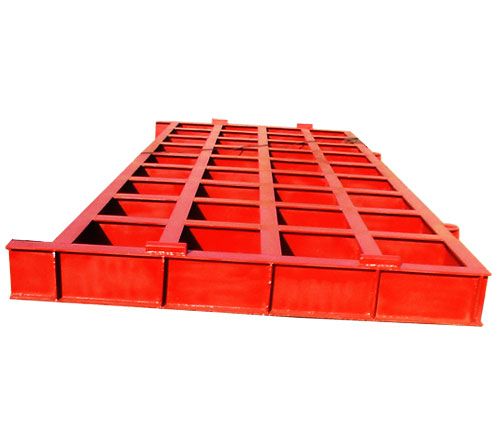

本涵闸孔口尺寸 3×3M ,计 1 孔。采用平面钢
闸门,门高 3.3M,Q235 实腹式多主梁焊接结构,
焊条 E4303,悬臂式主滚轮支承。主滚轮材料 ZG310-570,主轴材料 45 号钢,轴衬材料 ZQAl9-4 铸
铝青铜,侧向采用 MC油尼龙侧滑块,止水采用 P型及条形橡皮止水。采用QL-100KN 手电两用
螺杆式
启闭机启闭,计 1台。
钢结构闸门分类:
插板钢制闸门(CBZ):采用碳钢或
不锈钢,订货时须注明渠道深度及启闭方式。三面止水,密封性好,适用于渠道安装。
制水钢制闸门(ZSZ):采用碳钢或不锈钢,四面止水,洞口安装,水头较低,并且依靠斜块楔实止水。四面止水适用渠道或壁孔的安装,承受水头在5m以下。
叠梁钢制闸门(DLZ):采用不锈钢为原材料,适用于频率较少的场合,渠道安装,分块启吊。
平面钢制闸门(PGZ):此种钢制闸门承受水头较大,外形规格不受限制,广泛适用于水电工程中作工作闸门、事故闸门、检修闸门等。
