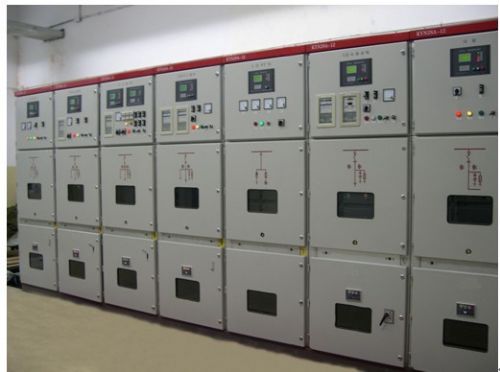

一 概述及适用范围
(以下简称
开关柜)是公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品,可取代各种老型的金属封闭开关设备, 如 KYN1-10,JYN2-10,GBC-10等系列产品.其产品具有以下明显优点:
二 优点
■·1.1 外壳完全是由覆铝锌
钢板经
机床加工多重折弯成形后用
螺栓组装而成,具有很高的机械强度,有效地保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力.产品外壳具有IP4X级的防护等级.
■·1.2 本产品的主开关可配置ABB公司生产的VD4型真空
断路器, 施耐德公司生产的EV12型
真空断路器,同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28),以取代国外同类产品.
■·1.3 无论是选用何种断路器,其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm.其断路器均具有长寿命,高参数,少维护,体积小的独特优点.KYN28A-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网,作为接受和分配电能,并对电路实行控制,监测和保护之用.可用于单母线,单母线分段系统或双母线系统.开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》,IEC694《高压开关控制设备共用条款》,我国GB3906《3.6-40.5kV交流金属封闭开关设备》及DL404《户内交流
高压开关柜订货条件》,德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求.并且具有完善,可靠的防误操作功能.
■·三 KYN28A-12型号含义
K Y N 28A－12 /□
││││ │ │
││││ │ └─────额定电流
││││ └────── 额定电压（KV）
│││└─────────设计序号
││└──────────户内
│└───────────移开式
└────────────铠装式金属封闭开关设备
