NS550IR油墨透光率测试仪

  • 价格:2300元/台
  • 产地:广东省深圳市
  • 品牌:纳森
  • 型号:NS550
  • 规格:长200mm ×宽180mm ×高106mm
  • 联系:刘翔 0755-23735295 13691869560
              联系我时请告知是在建材采购网看到的
  • 公司:深圳市纳森科技有限公司
  • 产品介绍
    用于手机屏,触摸屏,显示屏,平板电脑,玻璃镜片,红外(IR)油墨孔镀膜镜片等玻璃光学镜片的透光率测试。
    测试原理是采用红外850nm 光源,红外940nm 光源和可见550nm 光源照射被测透明物质,感应器分别探测三种光源的入射光强和透过被测透明物质后的光强,透过光强与入射光强的比值即为透过率,用百分数表示。
    现在的智能手机,具有光线感应器和距离感应器。光线感应器能够实现屏幕亮度自动调节等,距离感应器能够在通话时感应手机与人脸距离从而自动关屏,防止脸部误触屏幕操作。
    智能手机镜片上,一般有两个小孔,用于光线感应器和距离感应器的红外线穿透。还有一个稍大的孔,用于摄像头。镜片上这两个小孔的红外线穿透能力,直接影响到智能手机的光线感应器和距离感应器的性能。所有这一个红外线透过率指标,非常重要。

    镜片的主平面和摄像头孔和光线及距离感应器孔,也有透光率指标要求。

    二: NS550 参数
    1.仪器外形尺寸:长200mm ×宽180mm ×高106mm;
    2.*小测试物尺寸:¢1.0mm
    3.仪器重量:约1500 克;
    4.分辨率:测量值<10%时,分辨率是0.1%;其他量程分辨率为1%;
    5.测量精度:优于±2%(无色均匀透光物质),出厂用标准样板检测优于±1%;
    6.红外线: 850nm 和940nm 两路测试
    7.可见光:中心波长550nm;
    8.供电电源:9V AC/DC 电源供电,也可用便携式外挂锂电池供电。
    三:仪器操作
    NS550 手机镜片透过率测试仪测量步骤如下:

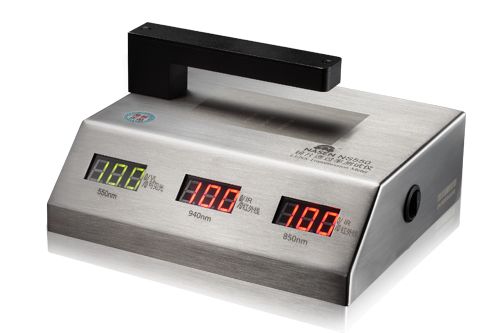

    1:插上电源,打开测试仪的电源开关。仪器首先进行自测试和自校准,自校准完成以后,三个显示器的显示值都为“100”,表示无被测物时的透过率为100%。

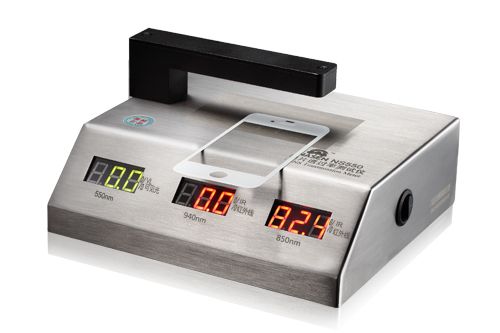

    2:将被测试物放入测试位置。三个显示器分别显示被测物对红外850nm,红外线940nm和可见光550nm 波长的透过率。

    四:仪器特点

    1.三个测试孔都具有对位指示LED,用于测试过程中,手机镜片的孔位对准。
    2.特别适用于手机镜片的红外透过率及可见光透过率测试;
    3.仪器具有实时动态自校准功能,开机后自动校准到100%透过率;
    4.*小测试物尺寸为¢1.0mm。
    5.不锈钢台式设计,外观精美,利于被测物放置,操作方便。
    6.在不锈钢台面,打胶固定一个镜片定位片,便于生产线上镜片的批量测试。
