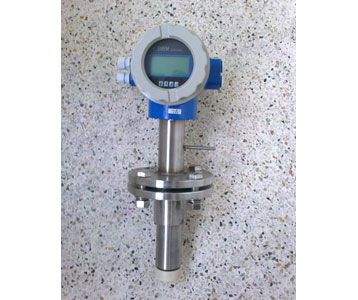

是一种测量导电流体体积流量的感应式仪表。LDC型插入式电磁
流量计是在
管道式
电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难、费用大等缺陷，根据尼库拉磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用了带压开孔，带压安装技术后，
插入式电磁流量计可在不停车（水）的情况下安装，也可在
铸铁管、
水泥管、PE管上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。
特点：
• 插入式电磁流量计在大管道流量检测中，具有绝对的安装优势与价格优势。
• 转换器采用优化设计，结构紧密，容易电气安装，转换器和
传感器具有互换性，可自由变更测量范围（0.5m/s～10m/s）。
• 仪表应用“自动归零”原理，消除电化学干扰信号，零点自稳。
• 转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的IP68等级。
• 适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测，特别适用于供
排水管道的流量测量。
• 流量的测量只与插入深度有关，故该流量计通用性广、互换性强，一种型号就可适用于多种规格管道的流体测量要求。
仪表选型
1.选型代码：
型号 说明
LDC — □ □ -□ □ □ □ □ □ -□
通径 300-3000mm
组合 S 一体型
L 分体型
电极材料 M
不锈钢 T Ti（钛）
D Ta（钽）
H
哈氏合金 P Pt铂
N Ni镍
输出方式 0 无输出
1 4-20mA/1-5KHz
2 4-20mA
衬里材料 X 橡胶
F
聚四氟乙烯 P
聚乙烯 J
聚氨酯橡胶
就地显示 0 无就地显示
1 就地显示
通讯方式 0 无通讯
1 RS485
2 RS232
3 Mobdus
4 Hart
接地 0 无接地环
1 有接地环
2 有接地电极
上限流量 （n） 上限流量（量程）m3/h
例：选用一台就地显示型插入电磁流量计测量污水，用户管道为DN50，要求橡胶材料衬里，不锈钢电极，4～20mA输出，无通讯，上限流量为30m3/h。型号应为：LDC－50S－M1X100－30
2.电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
材料 代号 耐腐蚀性能
316L不锈钢 V 1适用于工业、生活用水，原水井水，城市污水等中性溶液
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C HC 1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液，氧化物溶液有很好的耐腐蚀性
4不适用：盐酸
哈氏合金B HB 1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
2不适用：硝酸
钛 Ti 耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
钽 Ta 除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵
铂 Pt 适用所有的酸碱盐溶液（发烟硫酸及硝酸）
碳化钨 W 具有优异的耐磨性能，*于泥浆、纸浆等磨损性介质
3.内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
衬里材料 耐腐蚀性能 工作温度 适用范围
氯丁橡胶Ne 耐一般低浓度酸碱盐的腐蚀 -20～70℃ 工业用水污水低浓度酸碱盐
聚氨酯橡胶PO 有很好的耐磨性能,*于强磨损性浆液,不耐腐 -10～60℃ 含固体颗粒的液体（水泥浆矿浆等）
聚全氟乙丙烯FEP 1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑，不易粘附沉淀物
4有很好的耐负压,抗真空作用 -40～180℃ 除
砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE 几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 -40～180℃ 不能用于负压管道及磨损性较强的流体
