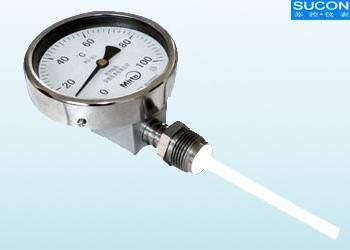

是一种测量中低温度的现场检测仪表。双金属
温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
主要特点：
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。
工作原理：
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
技术参数：
执行标准
JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0％
回差：双金属温度计回差应不大于基本误差限的绝对值
重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
测温范围
测量范围℃ 适用范围
工业、商业 实验室、小型
-80～+40 √ √
-40～+80 √ √
0～50 √ √
0～100 √ √
0～150 √ √
0～200 √ √
0～300 √ √
0～400 √ √
0～500 √ √
正常工作天气条件
工作场所 温度℃ 相对湿度％
掩蔽场所 -25～+55 5～100
户外场所 -40～+85 5～100
外形及尺寸
形式 A B C E L d
轴向型 65 23 73 - 75
100
150
200
300
400
500
750
1000 Φ6
Φ8
Φ10
105 23 73 -
155 23 73 -
径向型 65 50 110 34
105 50 110 34
105 50 110 34
135°向型 105 23 85 -
155 23 85 -
万向型 105 23 178 120
155 23 178 120
安装固定形式
可动外
螺纹管接头M H SW d
M16×1.5 12 18 Φ6
Φ8
Φ10
M20×1.5 16 22
M27×2 20 30
NPT1/4 15 18
NPT1/2 19 22
NPT3/4 25 30
可动内螺纹
管接头M H SW d
M16×1.5 12 18 Φ6
Φ8
Φ10
M20×1.5 16 22
M27×2 20 30
NPT1/4 15 18
NPT1/2 19 22
NPT3/4 25 30
固定螺纹管接头
M H SW d
M16×1.5 12 18 Φ6
Φ8
Φ10
M20×1.5 16 22
M27×2 20 30
NPT1/4 15 18
NPT1/2 19 22
NPT3/4 25 30
卡套
螺纹接头M H SW d
M12×1.5 15 19 Φ6
M16×1.5 15 22 Φ8
M20×1.5 16 24 Φ10
卡套
法兰接头
D D0 D1 SW d0 d
Φ60 Φ42 Φ24 Φ22 Φ9 Φ8 Φ10
固定法兰
D D1 D2 H d0 d
Φ105 Φ75 Φ55 Φ16 Φ14 Φ8
Φ10
备注：可提供ANSI、JB、HG等标准法兰。
选型编码
QY-
系列号 WSS 双金属温度计
表盘公称直径 -3 Φ60
-4 Φ100
-5 Φ150
表盘形式 0 轴向（直型）
1 径向（角型）
2 135°向（钝角型）
8 万向（可调角型）
安装固定形式 0 无固定装置
